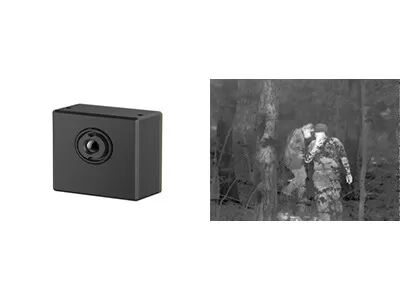

Uncooled модуль 256x192 термического изображения/12μm для камеры слежения
| Место происхождения | Провинция Ухань, Хубэй, Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | iLC212 |
| Количество мин заказа | 1 часть |
| Цена | negotiable |
| Условия оплаты | Л/К, Т/Т |
Подробная информация о продукте
| Разрешение | 256x192 | Потребляемая мощность | 700мВт |
|---|---|---|---|
| Спектральный диапазон | 8~14 мкм | Шаг пикселя | 12 мкм |
| NETD | ≤65мК | Частота кадров | 25 Гц/30 Гц |
| Выделить | Uncooled модуль термического изображения,Модуль 256x192 термического изображения |
||
Характер продукции
Неохлажденный 256x192 / 12μm теплоизоляционный модуль для камеры безопасности
Описание продукта
В качестве представителя недорогого теплового ядра камеры, iLC212 неохлажденный модуль ИР изображения очень подходит для клиентов, которые имеют строгое требование небольшого размера,легкий вес и очень низкая цена в области безопасности и мониторинга.
iLC212 включает в себя исключительно небольшой инфракрасный детектор 256x192 / 12μm (WLP), который улавливает длинноволновый инфракрасный спектр (LWIR), который колеблется от 8 до 14μm.
Благодаря полностью оптимизированному SWaP-C модуль тепловой камеры iLC212 может быть интегрирован в камеры видеонаблюдения с широкоугольным мониторингом и измерением температуры близкого диапазона.
Основные особенности
- Полностью оптимизированные приложения SWaP-C
- Подходит для различных инфракрасных продуктов
- Широкий спектр применений термоизоляции
- Низкое энергопотребление
Спецификации продукции
| Модель | iLC212 |
| Производительность инфракрасного детектора | |
| Материал | Оксид ванадия неохлажденный |
| Резолюция | 256×192 |
| Размер пикселя | 12 мкм |
| Спектральная реакция | 8μm ~ 14μm |
| NETD | ≤ 65mK@F1.0@25°C@50Hz |
| Обработка изображений | |
| Цифровое видео | RAW/YUV/BT656; поддержка USB2.0 видеопередачи; поддержка параметров измерения температуры |
| Цифровая частота кадров | 25Hz/30Hz |
| Отображение изображения | Черно-горячий/бело-горячий/псевдоцветный |
| Алгоритм изображения | Коррекция несоответствия (NUC) Уменьшение шума 3D-изображения (3DNR) Уменьшение шума 2D (DNS) Сжатие динамического диапазона (DRC) Усиление EE |
| Время запуска | ≤ 3 с |
| Измерение температуры | |
| Диапазон рабочей температуры | -10°C~+50°C |
| Диапазон измерения температуры | -20°C~+150°C, поддержка диапазона измерения температуры расширение и настройка |
| Точность измерения температуры | ±3°C/±3% (примите большее значение) @23°C±5°C; расстояние измерения температуры составляет 1,5 м |
| Региональное измерение температуры | Поддержка любого измерения температуры области, максимальное значение, минимальное значение и среднее значение выходной области |
| SDK | Версия для Windows / Linux, достижение анализа видеопотока и конверсии серых в температуру |
| Электрический интерфейс | |
| Внешний интерфейс | 30pin_HRS соединитель Вводная мощность Цифровое видео RS232-TTL/USB2.0 GPIO и т.д. |
| Коммуникация | RS232-TTL/USB2.0 |
| Компонент расширения | Совет VPC |
| Программное обеспечение ПК | |
| Программное обеспечение | Модуль управления и видеодисплей |
| Силовая система | |
| Силовое питание | DC 3,3 В±0,1 В |
| Потребление энергии | Устойчивое состояние: 0,70 Вт/3,3 Вт @ 23±3°С |
| Материальная собственность | |
| Коннекторы | Модель внешнего разъема: DF40C-30DP-0.4V (51), (HRS-Male) Модель соединителя спаривания: DF40C (2.0)-30DS-0.4V (51), (HRS-женщина) |
| Размер | 21 мм × 21 мм × 12,8 мм (включая 3,2 мм линзы) |
| Вес | 80,9 g±0,5 g (включая 3,2 мм линзы) |
| Приспособимость к окружающей среде | |
| Операционная температура | -40°C+70°C |
| Температура хранения | -45°C+85°C |
| Влажность | 5% ~ 95%, неконденсирующий |
| Сопротивление ударам и вибрациям | Удар: половинная синусная волна, 40g/11ms, 3-ося, 6-направления Вибрация: 5,35 грамм, 3 оси |
| Сертификация | ROHS2.0/REACH |
| Очки | |
| Опциональная линза | 3.2мм/F1.1, HFOV: 55,6±2,8°; покрытие: AR |
Промышленное применение
Модуль термоизоляции iLC212 применяется в области безопасности и мониторинга. Он подходит для интеграции в скрытую камеру, цифровую камеру, купольную камеру, коробку камер и т.д.
Наша линейка продуктов
Широкий спектр форматов продукции, включая инфракрасные детекторы, ядра камер и модули для удовлетворения различных требований к интеграции.
Богатое разнообразие продуктов
Многочисленные разрешения массива, размеры пикселей, волны и комбинации опций линз обеспечивают большую гибкость для различных приложений.
Выдающиеся результаты
Четкое изображение, компактный размер, низкое потребление энергии, высокая чувствительность и высокая надежность, предназначенные для работы в широком диапазоне экологических проблем.
Легкая интеграция
Многочисленные варианты интерфейсов позволяют легко интегрироваться и быстро развиваться в нескольких областях применения.
Часто задаваемые вопросы
1Как выбрать правильное разрешение инфракрасного детектора?
Это зависит от реальных потребностей и применения ваших продуктов, и цена также является фактором, который необходимо учитывать.Вы можете выбрать инфракрасный детектор с низким разрешениемЕсли вам нужно очень четкое изображение для некоторых специальных целей, таких как дистанционное наблюдение, вы можете выбрать инфракрасный детектор высокого разрешения 1280x1024.
2Как выбрать правильный псевдоцвет для термической визуализации?
- Серое белое лучше подходит для цели с небольшой разницей температуры
- Красный и синий лучше подходят для сцены, где нужно найти проблемные точки.
- Железный красный - стандартная цветовая палитра энергетической промышленности.
Примечание: независимо от того, какую палитру вы выберете, тепловая температура не изменится вообще.
3. Как выбрать подходящий инфракрасный термокамерный объектив?
- Стандартные объективы могут поражать нормальные цели с соответствующим расстоянием
- Для телеобъектива он подходит для целей, которые относительно малы и должны быть рассмотрены с большого расстояния
- Чтобы увидеть объекты на близком расстоянии, лучше широкоугольный объектив.
- Макрообъектив предназначен для наблюдения за очень тонкой мишенью с близкого расстояния, например, микросхем.
