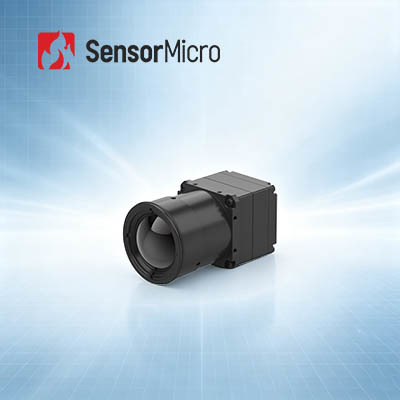

1280x1024 / 12μm Неохлажденный LWIR радиометрический инфракрасный тепловой камерный модуль
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | МОНЕТА1212R |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Разрешение | 1280x1024/12 мкм | Частота кадров | 30 Гц |
|---|---|---|---|
| NETD | ≤40мК/Ф1,0/25℃ | Спектральный диапазон | 8~14 мкм |
| Типичное энергопотребление | 1.0W | Напряжение питания | 4.5~5.5V |
| Выделить | Радиометрический ультракрасный модуль камеры,Ультракрасный модуль камеры Uncooled |
||
Характер продукции
1280x1024 / 12 мкм Неохлаждаемый радиометрический ИК-тепловизионный модуль LWIR
Обзор продукта
Инфракрасный тепловизионный модуль COIN1212R оснащен неохлаждаемым инфракрасным детектором мегапиксельного разрешения 1280*1024 / 12 мкм, интегрированным с передовыми схемами обработки сигналов и алгоритмами измерения температуры. Он поддерживает широко используемые протоколы последовательной связи и предлагает различные видеоинтерфейсы, а также полный спектр оптических объективов.
Способный быстро обнаруживать температурные различия и предоставлять четкие тепловые изображения и точные температурные данные, он значительно упрощает вторичную разработку систем измерения температуры. Это делает его универсальным решением для интеграции тепловизионных систем в приложениях интеллектуального мониторинга, высокотехнологичного производства, управления технологическими процессами, научных исследований и других передовых тепловизионных приложениях.
Он широко используется в таких областях, как предиктивное обслуживание, металлургическая и нефтехимическая промышленность, машинное зрение, инспекция зданий, новая энергетика, железнодорожный транспорт и другие отрасли.
Основные характеристики
- Высококачественное изображение, точное обнаружение
- Мегапиксельное высококачественное обнаружение позволяет измерять инфракрасную температуру в более широких полях зрения и на больших площадях
- При мониторинге мельчайших температурных вариаций более подробно отображаются тепловые детали объекта
- Полнофункциональный и эффективный
- Разработан с использованием передового крупноформатного неохлаждаемого инфракрасного детектора
- Интегрирован с множеством передовых алгоритмов обработки изображений для улучшения качества изображения
- Точность измерения температуры до ±3°C или ±3%, поддержка диапазонов от -20°C до 150°C и от 0 до 550°C, с возможностью расширения
- Множество конфигураций, быстрая интеграция
- Поддерживает различные режимы вывода изображения, включая DVP и BT.1120
- Вывод данных изображения RAW/YUV с управлением через последовательный порт
Технические характеристики продукта
| Модель | COIN1212R |
|---|---|
| Индикаторы ИК-детекторов | |
| Чувствительный материал | VOx |
| Разрешение | 1280*1024 |
| Размер пикселя | 12 мкм |
| Спектральный отклик | 8 мкм ~ 14 мкм |
| Типичный NETD | ≤40mK/F1.0/25℃ |
| Обработка изображений | |
| Частота кадров | 30 Гц |
| Время запуска | 6 с |
| Аналоговое видео | / |
| Цифровое видео | RAW/YUV422/TMP |
| Алгоритм изображения | Коррекция неравномерности (NUC) 3D шумоподавление (3DNR) 2D шумоподавление (DNS) Сжатие динамического диапазона (DRC) Усиление контуров (EE) |
| Отображение изображений | 10 типов (Белая горячая/Лава/Железно-красный/Горячее железо/Медицинский/Арктический/Радуга 1/Радуга 2/Оттенок/Черная горячая) |
| Программное обеспечение для ПК | |
| Программное обеспечение ICC | Управление модулем и отображение видео |
| Электрические параметры | |
| Стандартный внешний интерфейс | 50-контактный: DF40C-50DP-0.4V(51), (HRS, Male) |
| Плата расширения | USB3.0 |
| Интерфейс связи | TTL-232 |
| Интерфейс цифрового видео | DVP16/BT.1120/MIPI |
| Напряжение питания | 4.5~5.5V |
| Типичное энергопотребление | 1.0 Вт |
| Измерение температуры | |
| Рабочая температура | -10℃~+50℃ |
| Диапазон измерения температуры | -20℃~150℃, 0℃~550℃; Поддержка индивидуальной настройки и расширения |
| Точность измерения температуры | Больше из ±2℃ / ±2% |
| Измерение температуры в отдельных областях | Поддержка вывода максимального, минимального и среднего значения температурных областей измерения |
| SDK | Android/Windows/Linux; Обеспечивает анализ видеопотока и преобразование из серого в температуру |
| Механические параметры | |
| Размер голой матрицы (мм) | 14 мм/19 мм/25 мм: 25.4 мм*25.4 мм*19.3 мм 35 мм/50 мм/100 м: 35.4 мм*35.4 мм*17.8 мм |
| Вес голой матрицы (г) | 14 мм/19 мм/25 мм: 19.7±1 г 35 мм/50 мм/100 м: 32.5±1 г |
| Приспособляемость к окружающей среде | |
| Рабочая температура | -40℃~+70℃ |
| Температура хранения | -45℃~+85℃ |
| Влажность | 5%~95%, без конденсации |
| Вибрация | 5.35grms, случайная вибрация, 3 оси |
| Удар | Полусинусоида, 40g/11ms, направление удара 3 оси, 6 направлений |
| Сертификация | ROHS2.0/REACH |
| Оптический объектив | |
| Оптический объектив | Фиксированный фокус атермальный: 14 мм/19 мм/24 мм |
| Уровень защиты | IP67 (передний объектив) |
Промышленные применения
- Инспекция электроэнергетики
- Машинное зрение
- Безопасность и мониторинг систем ОВК зданий
- На открытом воздухе
- Пожаротушение и спасение
- Правоохранительные органы и спасение
Преимущества продукта
Разнообразный портфель продуктов
Широкий спектр форматов продукции, включая инфракрасные детекторы, тепловизионные модули и готовые модули, отвечающие различным требованиям к интеграции.
Богатое разнообразие продукции
Множество комбинаций разрешений массива, размеров пикселей, волновых диапазонов и вариантов объективов обеспечивают большую гибкость для различных приложений.
Выдающаяся производительность
Четкое изображение, компактный размер, низкое энергопотребление, высокая чувствительность и высокая надежность — разработаны для работы в широком диапазоне экологических условий.
Простая интеграция
Множество вариантов интерфейсов упрощают интеграцию и обеспечивают быструю разработку в различных областях применения.
Часто задаваемые вопросы
Что такое инфракрасная тепловизионная съемка?
Инфракрасная тепловизионная съемка — это метод, который использует инфракрасное излучение и тепловую энергию для сбора информации об объектах. В зависимости от разницы излучения между объектом и фоновой средой, а также разницы излучения каждой части самого объекта, инфракрасное тепловое изображение может отображать флуктуации излучения каждой части сцены, тем самым показывая характеристики сцены.
Каково преимущество инфракрасной тепловизионной съемки?
- Видеть сквозь полную темноту
- Идентификация под маскировкой
- Обнаружение на большом расстоянии
- Обнаружение распределения тепла
- Бесконтактное измерение температуры
- Осведомленность о занятости
Каковы области применения инфракрасной тепловизионной съемки?
Измерение температуры и всепогодная съемка являются двумя основными функциями технологии инфракрасной тепловизионной съемки. Продукты, разработанные на основе этих двух технологий, широко используются в электроэнергетике, системах безопасности и мониторинга, промышленном производстве, научных исследованиях, медицинском обслуживании и других традиционных областях.
