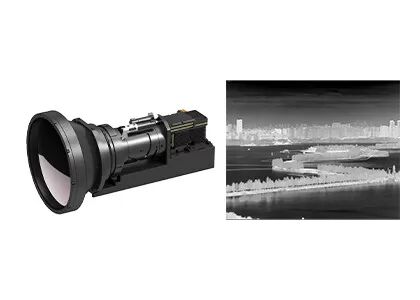

Модуль камеры ядра 640x512 камеры компакта GAVIN615B термальный/15μm MCT MWIR
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xРазрешение | 640x512 / 15μm | NETD | ≤20mK |
---|---|---|---|
Спектральный ряд | 3.7~4.8μm MW | Частота кадров | 50Hz/100Hz |
Размер | 125x92x67mm | Вес | ≤650g |
Высокий свет | Ядр камеры GAVIN615B термальное,модуль камеры 640x512 MWIR,Ядр камеры MCT термальное |
Потребление 640x512 низкой мощности компакта GAVIN615B/15μm MCT MWIR охладило модуль камеры
GAVIN615B охлаженный средний модуль термического изображения волны развитый глобальной сенсорной техникой (GST). Оно состоит из детектора инфракрасн 640x512/15µm HgCdTe MWIR с cryocooler RS046, электроника оборудования и различные алгоритмы обработки изображений также врезаны уже для того чтобы представить острые и ясные термальные изображения.
Установленный с cryocooler RS046, GAVIN615B очень компактно в размере, измеряя 125x92x67mm в размере и веся чем 650g в весе. Стабилизированный расход энергии как низко как 12w. С интерфейсом cameralink промышленного стандарта, ультракрасные камера или системный интегратор могут конструировать или интегрировать их собственную полную камеру легко основанную на модуле термического изображения GAVIN615B.
- Высокая чувствительность, NETD≤20mK
- Долгосрочное обнаружение
- Регулируемая частота кадров
- Легкая интеграция в систему
Модель | GAVIN615B |
Представление детектора инфракрасн | |
Разрешение | 640x512 |
Тангаж пиксела | 15μm |
Cryocooler | RS046 |
Спектральный ряд | 3.7μm~4.8μm MW |
Время остывания (20°C) | ≤7min |
NETD (20°C) | ≤20mK |
Обработка изображений | |
Частота кадров | 50Hz/100Hz |
Затемнять режим | Линейный/гистограмма/смешанный |
Сигнал цифров | ×1/×2/×4 |
Направление изображения | Горизонтально/вертикально/раскосно сальто |
Алгоритм изображения | NUC/AGC/IDE |
Электрическая спецификация | |
Стандартный внешний интерфейс | J30JZ 25pin |
Сетноое-аналогов видео | PAL |
Видео цифров | 16bit RAW/YUV: 16bit DVP/Cameralink вывело наружу |
Внешняя синхронизация | Синхронизация рамки внешняя: Уровень RS422 |
Сообщение | RS422, 115200bps |
Электропитание | 20~28VDC |
Стабилизированный расход энергии | 12W |
Размер (mm) | 125×92×67 |
Вес | ≤650g |
Температура деятельности | -40°C | +60°C |
Величина вибрации | Вибрация: GJB Корабл-установило высокоскоростной переход Удар: волна Полу-синуса, 40g 11 госпожа, 3 направление оси 6 3 раза по каждому |
Оптически объектив | |
Опционный объектив | Непрерывный сигнал 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
Модуль камеры GAVIN615B термальный ультракрасный широко использован много зон как системы дистанционного контроля, система повышения зрения полета, полезная нагрузка etc Мульти-датчика.
1. Что ультракрасное термическое изображение?
В природе, все объекты температура которых выше чем абсолютный нуль (- ℃ 273) могут излучать ультракрасные лучи. Путем использование ультракрасного детектора камеры для того чтобы измерить разницу в саму температуры инфракрасного излучения между целью и предпосылку, вы можете получить различные ультракрасные изображения, которые также вызваны термальными изображениями.
2. Как делают ультракрасные детекторы работа?
Инфракрасное излучение которое испустило целью входит в воспринимая ряд термального детектора, тогда ультракрасного детектора преобразовывает сигнал радиации различной интенсивности в соответствуя электрический сигнал, и после этого через амплификацию и видео обрабатывая, формы ультракрасное изображение которое может наблюдаться нагими глазами.
3. Что преимущества охлаженных ультракрасных детекторов?
Охлаженный ультракрасный детектор фокальной плоскости работает на низкой температуре которая обеспечена охладителем дюара детектора (ddc). Он имеет высокую чувствительность и может различить более тонкую разницу в температуры чем uncooled ультракрасный детектор. Он может обнаружить, определить и узнать объекты на очень долгосрочное который больше чем 10 километров прочь. Структура охлаженного детектора очень сложна которая результаты в относительно высокой цене чем uncooled детектор.
