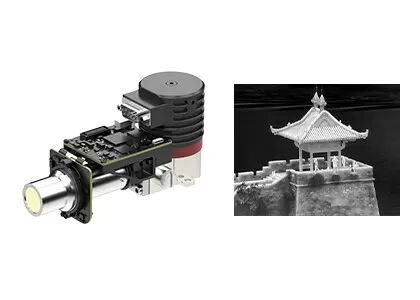

Ядр 640x512 15μm камеры RS058 T2SL термальное охладило ультракрасную интеграцию детектора

  • RS058 T2SL Thermal Camera Core 640x512 15μm Cooled Infrared Detector Integration
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели EYAS615L
Количество мин заказа 1 часть
Цена negotiable
Условия оплаты Л/К, Т/Т
Подробная информация о продукте
Разрешение 640x512/15 мкм NETD ≤25мК
Спектральный диапазон 7,7~9,5 мкм (ДВ) Частота кадров 1 ~ 160 Гц, регулируемый
Размер 148x58,5x71 мм Масса ≤680 г
Выделить

Термальное ядр камеры RS058

,

680g охладило ультракрасную интеграцию детектора

,

термальное ядр камеры 640x512
Оставьте сообщение
Характер продукции

Ускоритель для 640x512 / 15μm RS058 T2SL LWIR охлажденный инфракрасный детектор интеграции


Описание продукта


Модули с охлажденным AD серии EYAS имеют функцию предварительного усилителя для преобразования аналогового сигнала от охлажденных инфракрасных детекторов в цифровой выход видеопотока.Он доступен с различными форматами разрешения и различными диапазонами волн. EYAS615L является членом семейства EYAS с интегрированным инфракрасным детектором T2SL LWIR 640x512 / 15μm и криоохладителем RS058.


Модуль EYAS615L AD имеет частоту кадров до 160 Гц, что идеально подходит для приложений, требующих наблюдения за быстро движущимися объектами.Планшет близости поставляется с EYAS615L, что делает его ускорителем для OEM клиентов для проведения быстрых испытаний на инфракрасных детекторах, начать быструю вторичную разработку и сократить период разработки модулей и полных продуктов на основе охлажденных инфракрасных детекторов.


Основные особенности


- Легко разрабатывается и интегрируется

- Интерфейс Cameralink вывод 16 бит сырые данные, Serial Port Control

- Интегрированная структура, размеры соответствуют детектору.

- 5 В однонаправленный

- Способен поймать высокоскоростную цель.


Спецификации продукции


Модель EYAS615L
Производительность инфракрасного детектора
Резолюция 640х512
Пиксельный диапазон 15 мкм
Криоохладитель RS058
Спектральный диапазон 70,7μm~9,5μm LW
Время охлаждения (25°C) ≤5,5 мин
Оптимальная NETD (20°C) ≤ 25 мК
Рабочий режим
Скорость кадров 1 ~ 160 Гц регулируемый
Рабочий режим Снимка; режим интеграции ITR & Interlace Binning; режим Windows; антицветение
Электрическая спецификация
Стандартный внешний интерфейс QSH 60pin
Цифровое видео Cameralink: 16 битные сырые данные
Синхронизация CC1: INT/Frame внешняя синхронизация; CC2: MC внешняя синхронизация
Коммуникация Серийный порт Cameralink: TFG+/-, TC+/-; 9600bps
Силовое питание Панель визуализации 1 канала: 5 В
Криоохладитель 1 канала: 24 В
Стабильное потребление энергии 9W
Размер (мм) 148х58,5х71
Вес ≤ 680 г
Рабочая температура -40°C ~ +60°C
Величина вибрации Вибрация: GJB Транспорт высокой скорости на транспортном средстве
Удар: полусинусовая волна, 40 г 11 мс, 3 оси 6 направления 3 раза каждый


Промышленное применение


Модуль термоизоляции EYAS615L широко используется во многих областях, таких как система дистанционного мониторинга, система улучшения полезного зрения на полете, мультисенсорная полезная нагрузка и т.д.


Ядр 640x512 15μm камеры RS058 T2SL термальное охладило ультракрасную интеграцию детектора 0


Наша линейка продуктов


Высокая чувствительность и отличная производительность

Мировой лидер в инфракрасной промышленности



Различные инфракрасные детекторы

И неохлажденные, и охлажденные детекторы IR в разных форматах и размерах пикселей



Массовое производство для обеспечения быстрой доставки

Три производственные линии с годовой производственной мощностью до миллионов детекторов.


Часто задаваемые вопросы


1Как выбрать правильное разрешение инфракрасного детектора?

Это зависит от реальных потребностей и применения ваших продуктов, и цена также является фактором, который необходимо учитывать.Вы можете выбрать инфракрасный детектор с низким разрешениемЕсли вам нужно очень четкое изображение для некоторых специальных целей, таких как дистанционное наблюдение, вы можете выбрать инфракрасный детектор высокого разрешения 1280x1024.


2Как выбрать правильный псевдоцвет для термической визуализации?

- Серое белое лучше подходит для цели с небольшой разницей температуры

- Красный и синий лучше подходят для сцены, где нужно найти проблемные точки.

- Железный красный - стандартная цветовая палитра энергетической промышленности.

Примечание: независимо от того, какую палитру вы выберете, тепловая температура не изменится вообще.


3. Как выбрать подходящий инфракрасный термокамерный объектив?

- Стандартные объективы могут поражать нормальные цели с соответствующим расстоянием

- Для телеобъектива он подходит для целей, которые относительно малы и должны быть рассмотрены с большого расстояния

- Чтобы увидеть объекты на близком расстоянии, лучше широкоугольный объектив.

- Макрообъектив предназначен для наблюдения за очень тонкой мишенью с близкого расстояния, например, микросхем.
