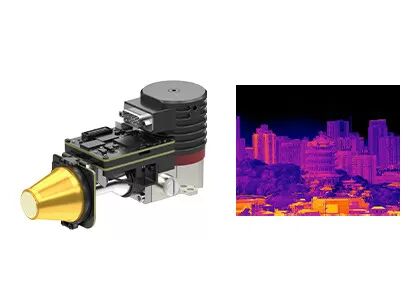

1280x1024 / модуль ОБЪЯВЛЕНИЯ инфракрасн 12μm MCT охлаженный детектором для быстрой интеграции

  • 1280x1024 / 12μm MCT IR Detector Cooled AD Module for Fast Integration
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование GST
Сертификация ISO9001:2015; RoHS; Reach
Номер модели EYAS1212
Количество мин заказа 1 часть
Цена Negotiable
Условия оплаты L/C, T/T

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Разрешение 1280x1024 / 12μm Высокая чувствительность NETD≤20mK
Расход энергии 9W Спектральный ряд 3.7~4.8μm MW
Размер 149x58.5x71mm Вес ≤680g
Высокий свет

детектор инфракрасн 1280x1024 Mct

,

детектор инфракрасн 5V Mct
Оставьте сообщение
Характер продукции
Термальный модуль EYAS1212



Охлаженный модуль ОБЪЯВЛЕНИЯ с 1280x1024/12μm MCT MWIR охладил ультракрасный детектор для быстрой интеграции



Характер продукции



Серия EYAS охладила модули ОБЪЯВЛЕНИЯ имеет функцию предусилителя для того чтобы преобразовать аналоговый сигнал от охлаженных ультракрасных детекторов в цифровой выход видеопотока. Она доступна с различными форматами разрешения и различными диапазонами волны. EYAS1212 член EYAS семья с большим массивом 1280x1024/12μm MWIR охладила ультракрасный интегрированный детектор.



Модуль ОБЪЯВЛЕНИЯ EYAS1212 делает им акселератор для клиентов OEM для того чтобы унести быструю проверку соответствия условиям на детекторе GST C1212M 1280x1024@12 охлаженном μm ультракрасном, развитие начала быстрое вторичное и сократить их период развития охлаженных ультракрасных модулей или полных ультракрасных термальных камер или системы основанные на охлаженных ультракрасных детекторах.



Основные особенности



- Легкий для того чтобы превратиться & интегрироваться

- Интерфейс Cameralink вывел наружу 16bit первоначальные данные, управление серийной гавани

- Интегрированная структура, размеры последовательна с детектором

- Одно-поставка 5V

- Способный на захватывать высокоскоростную подвижную цель



Технические характеристики изделия



Модель EYAS1212
Представление детектора инфракрасн
Разрешение 1280x1024
Тангаж пиксела 12μm
Cryocooler RS058F
Спектральный ряд 3.7μm~4.8μm MW
Время остывания (25°C) ≤6min
Оптимальное NETD (20°C) ≤20mK
Работая режим
Частота кадров 1~100Hz регулируемое
Работая режим Снимок; Режим интеграции ITR/IWR; Режим Windows; Анти--зацветать
Электрическая спецификация
Стандартный внешний интерфейс QSH 60pin
Видео цифров Cameralink: Первоначальные данные выхода 16bit
Внешняя синхронизация CC1: Синхронизация INT/Frame внешняя; CC2: Синхронизация MC внешняя
Сообщение Порт Cameralink серийный: TFG+/-, TC+/-; 9600bps
Электропитание 1 канал отображая панель: 5V
1 канал Cryocooler: 24V
Стабилизированный расход энергии 9W
Размер (mm) 149×58.5×71
Вес ≤680g
Работая температура -40°C | +60°C
Величина вибрации Вибрация: GJB Корабл-установило высокоскоростной переход
Удар: волна Полу-синуса, 40g 11 госпожа, 3 направление оси 6 3 раза по каждому



Промышленные применения



Модуль термического изображения EYAS1212 широко использован много зон как системы дистанционного контроля, система повышения зрения полета, полезная нагрузка etc Мульти-датчика.



1280x1024 / модуль ОБЪЯВЛЕНИЯ инфракрасн 12μm MCT охлаженный детектором для быстрой интеграции 0



Наши преимущества



1280x1024 / модуль ОБЪЯВЛЕНИЯ инфракрасн 12μm MCT охлаженный детектором для быстрой интеграции 1



Ч.З.В.



1. Что ультракрасное термическое изображение?

Ультракрасное термическое изображение метод использования инфракрасного излучения и тепловой энергии для того чтобы собрать информацию об объектах, для того чтобы сформулировать изображения их, или получите данные по температуры объектов, даже в окружающих средах плохой видимости.



2. Как делает ультракрасное термическое изображение работа?
Ультракрасная система термического изображения пассивные внеконтактные обнаружение и идентификация ультракрасной технологии. Она фокусирует инфракрасное излучение сцены на детекторе массива фокальной плоскости ультракрасном до ультракрасная оптическая система которая может пройти через инфракрасное излучение. Термальный детектор преобразовывает сигнал радиации различной интенсивности в соответствуя электрический сигнал, и после этого через амплификацию и видео обрабатывая, формы ультракрасное изображение которое может наблюдаться нагими глазами.
