xОхлаждая сила | (@ ℃ 100K@20) >400mW | Стабилизированный расход энергии | <3> |
---|---|---|---|
Рабочая температура | -45℃~+85℃ | Размер | 45x34x67mm |
Масса | <250g | MTTF | >10000h |
Высокий свет | Разделенное собрание интегрированного дюара более крутое,RS046H интегрировало собрание дюара более крутое |

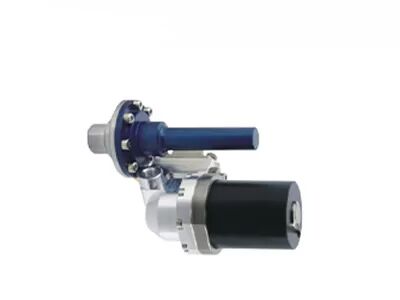

RS046H 400 мВт сплит-роторный криоохладитель Стирлинга для охлаждаемых инфракрасных детекторов
RS046H — это раздельная версия ротационного охладителя перемешивания RS046, разработанная компанией Global Sensor Technology (GST).С той же структурой компрессора, что и у RS046, сплит-формат RS046H еще меньше по размеру.
Холодный палец в охладителе Дьюара RS046H имеет тот же диаметр, что и в охладителе RS046, но меньшей длины.Преимущество раздельной конструкции компрессора и холодного пальца, инфракрасная система со встроенным RS046H отличается гибкостью в специальной конструкции.Более того, сам охлаждаемый детектор отделен от источника вибрации, что позволяет оптимально использовать RS046H в приложениях, требующих лучшей вибрации и особых условий.
Благодаря своему легкому весу, миниатюризации и низкому энергопотреблению криоохладитель легче интегрировать в различные терминальные продукты, что может значительно снизить стоимость и удовлетворить различные индивидуальные потребности клиентов.
- Среднее время безотказной работы > 10000 часов
-Мощность охлаждения: (@100K@20℃)>400мВт
- Время охлаждения: <5 минут (110 Дж при 100 К при 20 ℃)
- Маленький размер
- Тихий шум
- Низкое потребление
Модель | РС046Х |
Тип | Сплит-роторный криоохладитель Стирлинга |
Среднее время безотказной работы | > 10000 часов |
Размер (мм) |
45×34×67 Φ38×70 |
Масса | <250 г |
Мощность охлаждения | (@100K@20°C)>400мВт |
Рабочая температура | -45°С ~ +85°С |
Температура хранения | -56°К~ +85°К |
Экологическая спецификация | МИЛ-СТД-810 |
Входное напряжение | 24-32 В постоянного тока |
Максимальная потребляемая мощность | <12 Вт |
Постоянное энергопотребление | <3,5 Вт (130 мВт при 100K при 20°C) |
Время охлаждения | <5 мин (110 Дж при 100 К при 20 ° С) |
Измерение холодного пальца | Φ6,4 мм |
Электроника | Внешний |
Метод интеграции | ИДДКА |
Встроенный охладитель Дьюара RS046H используется для обеспечения криогенной среды для охлаждаемых инфракрасных детекторов.
1.Что такое инфракрасное тепловидение?
В природе все объекты, температура которых выше абсолютного нуля (- 273 ℃), могут излучать инфракрасные лучи.Используя детектор инфракрасной камеры для измерения разницы температур инфракрасного излучения между самой целью и фоном, вы можете получать различные инфракрасные изображения, которые также называются тепловыми изображениями.
2. Как работают инфракрасные датчики?
Инфракрасное излучение, испускаемое мишенью, попадает в зону действия теплового детектора, затем инфракрасный детектор преобразует сигнал излучения разной интенсивности в соответствующий электрический сигнал, а затем путем усиления и видеообработки формирует инфракрасное изображение, которое может наблюдаться прибором. невооруженным глазом.
3. Каковы преимущества охлаждаемых инфракрасных детекторов?
Охлаждаемый инфракрасный детектор в фокальной плоскости работает при низкой температуре, которая обеспечивается охладителем Дьюара детектора (ddc).Он обладает высокой чувствительностью и может различать более тонкую разницу температур, чем неохлаждаемый инфракрасный детектор.Он может обнаруживать, идентифицировать и распознавать объекты на очень большом расстоянии, более десяти километров.Конструкция охлаждаемого детектора очень сложна, что приводит к относительно высокой стоимости по сравнению с неохлаждаемым детектором.
