T2SL интегрировало собрание дюара более крутое двойной диапазон охладил детектор инфракрасн

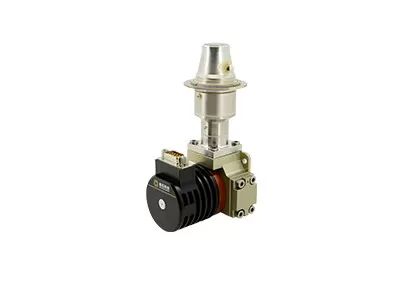

  • T2SL Integrated Dewar Cooler Assembly Dual Band Cooled IR Detector
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели C330S MW/LW
Количество мин заказа 1 часть
Цена negotiable
Условия оплаты Л/К, Т/Т
Подробная информация о продукте
Разрешение 320x256 Шаг пикселя 30μm
Стабильное энергопотребление <9 Вт NETD ≤20мК (МВт); ≤25мК (ДВ)
Спектральный диапазон 3,7~4,8 мкм (МВт); 7,7~9,5 мкм (ДВ) Размер 142x58,5x71 мм
Выделить

T2SL интегрировало собрание дюара более крутое

,

T2SL охладило детектор инфракрасн

,

RoHS интегрировало собрание дюара более крутое
Оставьте сообщение
Характер продукции

320x256 / 30μm MWIR/LWIR двойной полосы охлажденный инфракрасный детектор


Описание продукта


The C330S dual band cooled infrared detector consists a single 320x256 / 30µm FPA to receive the mid wave and long wave infrared radiation and dewar assembly to provide the vacuum ultra-low temp working environment for the FPA and a cryo cooler to cool down the temperature inside the dewar assembly.


Каждый из 320x256 пикселей в массиве может переключаться между режимом чувствительности MWIR и LWIR путем изменения напряжения предвзятости на устройстве, обеспечивая пространственную согласованность между двумя диапазонами.Изображения / видео с обеих полос могут быть захвачены и выпущены в течение одного периода кадраЧастота кадров обеих полос может быть до 100 Гц для мониторинга высокоскоростных движущихся целей.


Основные особенности


- Разрешение: 320х256
- Пиксельное расстояние: 30 мкм
- MW/LW Двухдиапазонное изображение
- Высокая чувствительность
- Отличная неравномерность


Спецификации продукции


Модель C330S MWIR/LWIR
Материал T2SL
Резолюция 320х256
Пиксельный диапазон 30 мкм
Спектральный диапазон MW: 3,7μm 4,8μm
LW: 7,7μm 9,5μm
Рабочий режим Снимка; Режим интеграции ITR; Режим Windows; Антицветение
Мощность зарядки MW: 8,9Me-/3Me-
ЛУ: 21Мэ...
Динамический диапазон MW:≥ 76 дБ
LW:≥ 80 дБ
Количество выхода 2 или 8; до 12 мппикселей/с
NETD MW≤20mK
LW≤25mK
Эффективная скорость пикселей ≥ 99,0%
Неравномерность ответа ≤ 8%
Тип криоохладителя RS058
Постоянное потребление энергии < 9 Вт
Максимальное потребление энергии < 18 Вт
Силовое питание 24 В постоянного тока
Время охлаждения <8 мин
Вес ≤ 600 г
Размер (мм) 142х58.5х71
Рабочая температура -45°C ~ +71°C


Промышленное применение


Инфракрасный детектор C330S MW/LW широко используется во многих областях, таких как система дистанционного мониторинга, система улучшения полезного зрения на полете, мультисенсорная полезная нагрузка и т.д.

T2SL интегрировало собрание дюара более крутое двойной диапазон охладил детектор инфракрасн 0


Услуги по индивидуальному заказу



Настройка продукта: корректировка конфигураций и адаптация алгоритмов для удовлетворения специфических требований отрасли

Техническая поддержка и обучение на месте: предоставление основным клиентам практической установки системы и оперативного обучения

Совместные инновации для новых продуктов и рынков: сотрудничество с клиентами для совместной разработки инновационных инфракрасных прикладных решений


Часто задаваемые вопросы


1Как выбрать правильное разрешение инфракрасного детектора?

Это зависит от реальных потребностей и применения ваших продуктов, и цена также является фактором, который необходимо учитывать.Вы можете выбрать инфракрасный детектор с низким разрешениемЕсли вам нужно очень четкое изображение для некоторых специальных целей, таких как дистанционное наблюдение, вы можете выбрать инфракрасный детектор высокого разрешения 1280x1024.


2Как выбрать правильный псевдоцвет для термической визуализации?

- Серое белое лучше подходит для цели с небольшой разницей температуры

- Красный и синий лучше подходят для сцены, где нужно найти проблемные точки.

- Железный красный - стандартная цветовая палитра энергетической промышленности.

Примечание: независимо от того, какую палитру вы выберете, тепловая температура не изменится вообще.


3.Как выбрать подходящий инфракрасный тепловизор?

- Стандартные объективы могут поражать нормальные цели с соответствующим расстоянием

- Для телеобъектива он подходит для целей, которые относительно малы и должны быть рассмотрены с большого расстояния

- Чтобы увидеть объекты на близком расстоянии, лучше широкоугольный объектив.

- Макрообъектив предназначен для наблюдения за очень тонкой мишенью с близкого расстояния, например, микросхем.
