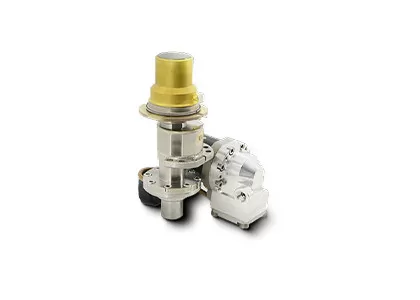

Детектор инфракрасного охлаждения HOT 640x512 15μm для быстрой интеграции и детектор инфракрасного охлаждения FPA
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | C615H |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Материал | Т2СЛ | Разрешение | 640x512/15 мкм |
|---|---|---|---|
| NETD | 20мК(Ф2/Ф4) | Спектральный диапазон | МВт 3,7~4,8 мкм |
| Рабочая температура | -45℃~+71℃ | Макс. Частота кадров | 100 Гц |
| Выделить | Профессиональный детектор инфракрасн MCT,Детектор инфракрасн MCT охладил,Детектор 320x256 инфракрасн MCT |
||
Характер продукции
Описание продукта
Разработанный на основе передовой технологии датчиков Type-II Superlattice в сочетании с оптимизированной конструкцией линейного криокулера, C615H HOT cooled IR detector имеет разрешение 640×512 и размер пикселя 15 μm. Повышая рабочую температуру массива фокальной плоскости до 150 К при сохранении премиальной производительности, он обеспечивает превосходные преимущества SWaP (размер, вес и энергопотребление) — компактные размеры, малый вес 235 г и стабильное энергопотребление всего 3 Вт. Благодаря быстрому циклу охлаждения за 2,5 минуты и сроку службы не менее 25 000 часов, миниатюризированный дьюар и криокулер обеспечивают гибкую интеграцию, удовлетворяя потребности рынка в надежных решениях для тепловизионной съемки с низкими общими затратами на владение.
Основные характеристики
Оптимизированный дизайн SWaP
- Размер дьюара: φ33 × 37,5 × 70 мм; Криокулер: φ26 × 55,8 мм, обеспечивающий гибкую интеграцию
- Вес снижен до 235 г; стабильное энергопотребление снижено до 3 Вт
Быстрое охлаждение, быстрый запуск
- Время охлаждения до 2,5 минут
Увеличенный срок службы, эффективная работа
- Среднее время наработки на отказ ≥ 25 000 ч
Технические характеристики продукта
| Параметр | Спецификация |
|---|---|
| Модель | C615H |
| Чувствительный материал | T2SL |
| Разрешение | 640×512 |
| Размер пикселя | 15 μm |
| Спектральный отклик | 3,7±0,2 μm ~ 4,8±0,2 μm |
| Типичный NETD | 20 мК (F2/F4) |
| Макс. частота кадров | 100 Гц |
| Эффективная частота пикселей | ≥99,76% |
| Неравномерность отклика | ≤8% |
| Рабочая температура | -45℃ ~ +71℃ |
| Криокулер | LS711H | RS028 |
| Время охлаждения (23℃) | ≤3 мин | ≤2,5 мин |
| Макс. энергопотребление (71℃) | ≤12 Вт | ≤12 Вт |
| Стабильное энергопотребление (23℃) | ≤3 Вт | ≤3,5 Вт |
| Размер (мм) | Криокулер: φ26×55,8 | 86×43×57 Дьюар: 33×37,5×70 |
| Вес (г) | ≤235 | ≤250 |
Примечание: Технические характеристики могут быть изменены без предварительного уведомления. Значения для вариантов с двойным криокулером разделены вертикальной чертой (|).
Промышленное применение
MWIR криогенно охлаждаемый HOT инфракрасный детектор C615H широко используется во многих областях, таких как неразрушающий контроль, мониторинг окружающей среды, дальнее наблюдение, научные исследования и т. д.
О нас
Руководствуясь потребностями пользователей, SensorMicro стремится к глубокой разработке и постоянному совершенствованию инфракрасных продуктов и прикладных решений. Мы не только предоставляем высококачественные аппаратные продукты, но и делимся профессиональным опытом применения, предлагая индивидуальные решения, адаптированные к уникальным требованиям различных отраслей. Наша глобальная сеть обслуживания обеспечивает своевременную техническую поддержку и послепродажное обслуживание, делая нас надежным партнером для клиентов по всему миру.
Часто задаваемые вопросы
1. Как работает неохлаждаемый микроболометр с массивом фокальной плоскости?
Используя принцип теплового эффекта инфракрасного излучения, неохлаждаемый инфракрасный детектор преобразует энергию инфракрасного излучения в тепловую энергию с помощью материала, поглощающего инфракрасное излучение, так что температура чувствительного материала увеличивается. Затем определенный физический параметр чувствительного материала соответствующим образом изменяется и преобразуется в электрический сигнал или сигнал видимого света через определенный механизм преобразования, разработанный для реализации обнаружения объекта.
2. В чем преимущество неохлаждаемого микроболометра VOx?
Неохлаждаемые инфракрасные детекторы с массивом фокальной плоскости не требуют устройства Integrated Dewar Cooler Assembly (IDCA) и могут работать при комнатной температуре. Они обладают преимуществами быстрого запуска, низкого энергопотребления, малого размера, легкого веса, длительного срока службы, низкой стоимости и т. д. Хотя чувствительность неохлаждаемых инфракрасных детекторов с массивом фокальной плоскости уступает охлаждаемым инфракрасным детекторам, после многих лет разработки их экономическая эффективность стала явно лучше, чем у охлаждаемых детекторов, что открывает более широкие перспективы применения.
