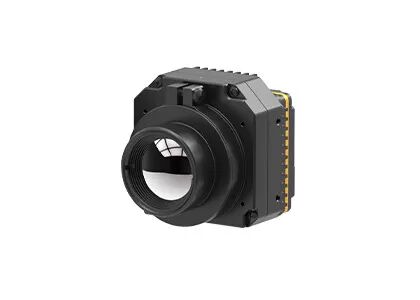

Неохлажденный модуль термоизоляции LWIR 384x288/17μm с термографией и ≤30mK NETD для промышленных применений

  • Uncooled LWIR Thermal Imaging Module 384x288/17μm with Thermography and ≤30mK NETD for Industrial Applications
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели МОНЕТА417RG3
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 384x288/17 мкм NETD ≤30мК
Спектральный диапазон 8~14 мкм Цифровая частота кадров 25/30/50 Гц
Типичное энергопотребление 0.65W Напряжение питания 4.5~5.5V
Выделить

Модуль датчика термического изображения LWIR

,

Uncooled модуль датчика термического изображения

,

модуль датчика термического изображения 30mK
Оставьте сообщение
Характер продукции
Uncooled LWIR Thermal Imaging Module 384x288/17μm с термографией
Обзор продукции

COIN417RG3 является одним из COIN-R серии неохлажденных тепловых IR камерных модулей, разработанных SensorMicro. Он состоит из 384x288 / 17μm неохлажденных инфракрасных детекторов, полный ряд оптических компонентов,профессиональная схема обработки сигнала и алгоритм обработки изображений.

Этот неохлажденный инфракрасный модуль тепловой визуализации применяется в области промышленной тепловой визуализации и измерения температуры.Температурный диапазон настраивается для удовлетворения конкретных требований промышленной термографии.Его высокая точность, стабильность и многочисленные стандартные интерфейсы удовлетворяют различным потребностям интеграции.

Инфракрасный модуль камеры COIN417RG3 может быть широко использован в инфракрасных термоизоляционных приложениях.Короткий вторичный цикл развития и доступные цены делают его идеальным выбором для OEM клиентов..

Основные особенности
  • Всеобъемлющие функции, экономически эффективные
    • Разработан на основе экономически эффективных неохлажденных инфракрасных детекторов
    • Интегрирован с передовыми алгоритмами обработки изображений для повышения качества изображения
    • Высокая точность измерения температуры до ±2°C или ±2%, поддерживающая диапазоны температуры от -20°C до 150°C и 100°C до 550°C, настраиваемая для расширенных диапазонов
  • Гибкое расширение, быстрая интеграция
    • Многочисленные оптические объективы, доступные для удовлетворения различных потребностей приложения
    • Поддерживает несколько режимов вывода, включая USB2.0/DVP/LVDS/BT.656
    • Вывод данных изображения RAW/YUV, с серийным управлением портом
Спецификации продукции
Модель COIN417RG3
Индикаторы инфракрасного детектора
Чувствительный материал VOx
Резолюция 384*288
Размер пикселя 17 мкм
Спектральная реакция 8μm ~ 14μm
Типичная NETD ≤ 30 мК
Обработка изображений
Цифровая частота кадров 25/30/50 Гц
Время запуска 6s
Аналоговое видео PAL/NTSC
Цифровое видео RAW/YUV422
Алгоритм изображения Коррекция несоответствия (NUC)
Уменьшение шума 3D (3DNR)
2D подавление шума (DNS)
Сжатие динамического диапазона (DRC)
Усиление краев (EE)
Отображение изображения 10 Типов (Белый горячий / Лава / Железный Красный / Горячий Железный / Медицинский / Арктический / Радужная 1/Радужная 2 / Цветная / Черная горячая)
Программное обеспечение ПК
Программное обеспечение Модуль управления и видеодисплей
Электрические
Стандартный внешний интерфейс 50pin: DF40C-50DP-0.4V ((51), (HRS,Male)
Доска расширения USB3.0/USB2.0/VPC/USB2.0&VPC
Интерфейс связи TTL-232/USB2.0
Цифровой видеоинтерфейс DVP8/DVP16/USB2.0/BT.656/LVDS
Напряжение питания 40,5-5,5 В
Типичное потребление энергии 0.65 Вт
Измерение температуры
Операционная температура -10°C~+50°C
Диапазон измерения температуры -20°C~+150°C, 100°C~+550°C
Точность измерения температуры Более ±2°C / ±2%
Частичное измерение температуры Максимальное, минимальное и среднее значение выходной поддержки для зон измерения температуры
SDK Android/Windows/Linux; Получить анализ видеопотока и преобразование от серого до температуры
Механические
Размер обнаженного ядра ((мм) 25.4*25.4*16.5
Масса ядра (в граммах) 160,6±1
Приспособимость к окружающей среде
Операционная температура -40°C~+70°C
Температура хранения -45°C~+85°C
Влажность 5% ~ 95%, неконденсирующий
Вибрация Случайная вибрация, 5,35 грамм, 3-ося
Влияние Полусинусовая волна, 40 г / 11 мс, направление удара 3 оси, 6 направления
Сертификация ROHS2.0/REACH
Оптические линзы
Оптические линзы Фиксированный фокус: 4,8 мм/7 мм/9,1 мм/13 мм/19 мм/25 мм
Уровень защиты IP67 ((Фронтальная линза)
Промышленное применение

The COIN417RG3 thermal camera module is widely used in Electric Power Inspection, Machine Vision, Building HVAC Security & Monitoring, Outdoors, Firefighting & Rescue, Law Enforcement & Rescue, The COIN417RG3 thermal camera module is widely used in Electric Power Inspection, Machine Vision, Building HVAC Security & Monitoring, Outdoors, Firefighting & Rescue, Law Enforcement & Rescue, The COIN417RG3 thermal camera module is widely used in Electric Power Inspection, Machine Vision, Building HVAC Security & Monitoring, Outdoors, Firefighting & Rescue, Law Enforcement & Rescue, The COIN417RG3 thermal camera module is widely used in Electric Power Inspection, Machine Vision, Building HVAC Security & Monitoring, Outdoors, Firefighting & Rescue, Law Enforcement & Rescue,ADAS и т.д..

Ваш надежный партнер по инфракрасному сенсору
Глубокая техническая экспертиза
Благодаря многолетнему опыту в исследованиях, разработке и применении инфракрасных датчиков, мы создали мощные возможности в области проектирования чипов, изготовления пластин,упаковка и испытанияНаша прочная основа позволяет нам постоянно поставлять инновационные и надежные продукты, отвечающие меняющимся требованиям рынка.
Основное внимание уделено инновациям и практическому внедрению в инфракрасном сенсоре
Мы стремимся к технологическому прорыву в области термоизоляции, постоянно расширяя границы в NETD, SWaP и температуре работы.Наши продукты постоянно лидируют в применении в области безопасности, промышленный мониторинг, интеллектуальные системы и многое другое.
Диверсифицированный портфель продуктов
Поддерживается независимыми исследованиями и разработками и несколькими техническими путями,мы предлагаем полный спектр компонентов инфракрасного обнаружения – как охлажденных, так и неохлажденных – предоставляя индивидуальные решения для самых разных отраслей промышленности.
Строгая проверка надежности обеспечивает гарантию качества
Благодаря надежной системе управления качеством, наши продукты проходят многочисленные испытания на протяжении всего производства, чтобы обеспечить долгосрочную стабильность и надежность.
Профессиональная техническая поддержка и совместная разработка
Наша инженерная команда тесно сотрудничает с командами исследований и разработок клиентов, чтобы ускорить интеграцию системы, повысить эффективность и сократить время выхода на рынок.
Часто задаваемые вопросы
1Что такое NETD?

NETD означает "эквивалентный шуму разница температуры".Это мера того, насколько хорошо детектор тепловой томографии способен различать между очень малыми различиями в тепловом излучении на изображенииNETD обычно выражается в милликельвинах (mK). Обычно чем ниже значение NETD, тем выше тепловая чувствительность.

2Что такое SWaP3?

SWaP3 относится к размеру, весу, мощности, производительности и цене.

3Что такое DRI?

DRI обычно относится к расстоянию обнаружения, распознавания и идентификации системы тепловой визуализации.
