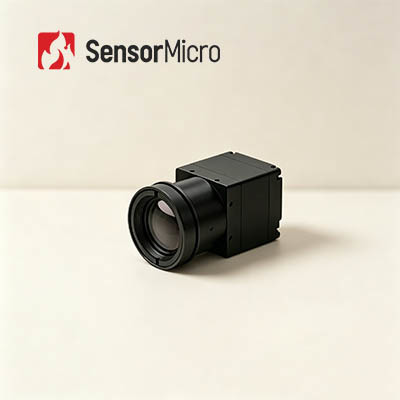

640x512 / ядр модуля камеры 17μm ультракрасное с ясным термическим изображением

  • 640x512 / 17μm Infrared Camera Module Core with Clear Thermal Imaging
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели PLUG617R
Количество мин заказа 1 часть
Цена negotiable
Условия оплаты Л/К, Т/Т
Подробная информация о продукте
Разрешение 640x512 Шаг пикселя 17 мкм
Размер 44,5x44,5x33,6 мм Масса <90 г
Высокая чувствительность НЕТД<30мК Длинная длина волны 8~14 мкм
Выделить

ультракрасный модуль камеры 640x512

,

ультракрасный модуль камеры 90g

,

Ядр камеры RoHS ультракрасное
Оставьте сообщение
Характер продукции

PLUG-R 640x512 / 17μm Инфракрасный модуль тепловой камеры с четкой тепловой визуализацией


Описание продукта


PLUG617R представляет собой модуль тепловой камеры с неохлажденным диапазоном, который включает в себя инфракрасный детектор FPA с диапазоном 640x512 / 17μm.стабильные характеристики производительности и может представлять четкое качество изображения в различных типах суровой рабочей среды, такой как полная темнота, густой туман, сильный дождь, снег, песчаная буря и т.д.


Инфракрасный модуль теплового датчика PLUG617R представляет собой неохлаждаемый модуль камеры, применяемый в области промышленной тепловой визуализации и измерения температуры.Он может быть использован для мониторинга состояния оборудования и предупреждения в широком спектре промышленных приложенийЕго гибкая структура обеспечивает надежное обнаружение с бескомпромиссным качеством.


Он широко используется в таких областях, как прогнозное обслуживание, металлургическая нефтехимия, машинное зрение, инспекция зданий, новая энергетика, железнодорожное движение и другие отрасли.


Основные особенности


- NETD < 30mk, высокая чувствительность
- Устойчивая производительность
- Легкая интеграция
- Чистое качество изображения и детали
- Настраиваемый диапазон температуры
- Сильная адаптация к окружающей среде


Спецификации продукции


Модель PLUG617R
Производительность инфракрасного детектора
Резолюция 640х512
Пиксельный диапазон 17 мкм
Спектральный диапазон 8 ~ 14 мкм
NETD < 30 мк
Обработка изображений
Скорость кадров 25Hz/30Hz
Время запуска < 15 с
Аналоговое видео PAL/NTSC
Цифровое видео В случае, если вы не сможете получить разрешение на перемещение, вы можете использовать:
Компонент расширения USB/Camerlink
Режим затемнения Линейная/гистограмма/смешанная
Цифровой зум 1 ~ 8X непрерывный зум, размер шага 1/8
Отображение изображения Черный горячий/белый горячий/псевдоцветный
Направление изображения Горизонтально/вертикально/диагонально перевернуть
Алгоритм изображения NUC/AGC/IDE
Электрическая спецификация
Стандартный внешний интерфейс 50pin_HRS интерфейс
Режим связи RS232-TTL, 115200 бит в секунду
Напряжение питания 4 ~ 6 В
Измерение температуры
Диапазон рабочей температуры -10°C~50°C
Температурный диапазон -20°C~150°C, 100°C~550°C
Точность температуры ±2°C или ±2% (принять максимальное значение)
SDK ARM/Windows/Linux SDK, Термография на полном экране
Физические характеристики
Размер (мм) 44.5х44.5х36.6
Вес < 90 г
Приспособление к окружающей среде
Операционная температура -40°C ~ +70°C
Температура хранения -45°C ~ +85°C
Влажность 5% - 95%, неконденсирующий
Вибрация Случайная вибрация 5,35 грамм, 3 оси
Шок Полусинусовая волна, 40g/11ms, 3 оси 6 направления
Оптики
Опциональная линза Фиксированный фокус Атермальный: 7,5 мм/13 мм/19 мм/25 мм/35 мм
Моторизованная линза: 75 мм/100 мм/150 мм


Промышленное применение


Модуль тепловой камеры PLUG617R широко используется в инспекции электроэнергии, машинном зрении, охране и мониторинге зданий HVAC, на открытом воздухе, пожарной и спасательной деятельности, правоохранительных и спасательных службах, ADAS,БПЛА полезные нагрузки и т.д..


640x512 / ядр модуля камеры 17μm ультракрасное с ясным термическим изображением 0


Профиль компании


Как ведущий мировой производитель и поставщик услуг инфракрасных детекторов, SensorMicro может похвастаться многолетним опытом в области инфракрасных тепловых изображений.Руководствуясь основной философией "SensorMicro, Sense More" и руководствуясь потребностями пользователей, мы стремимся раскрыть весь потенциал инфракрасной технологии, предоставляя высокопроизводительные продукты и профессиональные услуги клиентам по всему миру.


Часто задаваемые вопросы


1Как выбрать правильное разрешение инфракрасного детектора?

Это зависит от реальных потребностей и применения ваших продуктов, и цена также является фактором, который необходимо учитывать.Вы можете выбрать инфракрасный детектор с низким разрешениемЕсли вам нужно очень четкое изображение для некоторых специальных целей, таких как дистанционное наблюдение, вы можете выбрать инфракрасный детектор высокого разрешения 1280x1024.


2Как выбрать правильный псевдоцвет для термической визуализации?

- Серое белое лучше подходит для цели с небольшой разницей температуры

- Красный и синий лучше подходят для сцены, где нужно найти проблемные точки.

- Железный красный - стандартная цветовая палитра энергетической промышленности.

Примечание: независимо от того, какую палитру вы выберете, тепловая температура не изменится вообще.


3. Как выбрать подходящий инфракрасный термокамерный объектив?

- Стандартные объективы могут поражать нормальные цели с соответствующим расстоянием

- Для телеобъектива он подходит для целей, которые относительно малы и должны быть рассмотрены с большого расстояния

- Чтобы увидеть объекты на близком расстоянии, лучше широкоугольный объектив.

- Макрообъектив предназначен для наблюдения за очень тонкой мишенью с близкого расстояния, например, микросхем.
