серии МОНЕТКИ 400x300 17μm ядр камеры компактной Uncooled термальное
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | МОНЕТА417RG3 |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Разрешение | 384x288/17μm | Температура | -20℃~+550℃ (настраиваемый) |
|---|---|---|---|
| NETD | ≤30мК | Спектральный диапазон | 8~14 мкм |
| Цифровая частота кадров | 25/30/50 Гц | Типичное энергопотребление | 0.65W |
| Выделить | камера компакта 400x300 термальная,Компактное термальное ядр камеры Uncooled |
||
Характер продукции

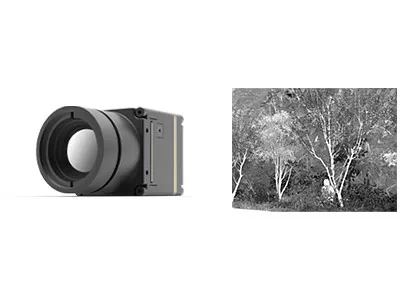

Компактный дизайн 384x288 17 мкм тепловизионный модуль COIN417RG3
Обзор продукта
Неохлаждаемый инфракрасный модуль COIN417RG3 использует полностью оптимизированный инфракрасный детектор в корпусе WLP (Wafer Level Package) с разрешением 384*288 и размером пикселя 17 мкм. Он также имеет дополнительную функцию термографии с диапазоном измерения от -20°C до 550°C для промышленного измерения температуры.
Благодаря технологии корпусирования на уровне пластины, инфракрасный детектор WLP имеет более простой производственный процесс и более легкую интеграцию, что делает его подходящим для крупномасштабного и низкозатратного производства.
Инфракрасный модуль COIN417RG3 отличается четким и резким отображением теплового изображения, компактными размерами и низкой стоимостью. Его легкий и гибкий дизайн с различными стандартными отраслевыми интерфейсами делает его популярным в инфракрасных приложениях.
Основные характеристики
Комплексные функции, экономичность
- Разработан на основе экономичных неохлаждаемых ИК-детекторов
- Интегрирован с передовыми алгоритмами обработки изображений для улучшения качества изображения
- Высокая точность измерения температуры до ±2°C или ±2%, поддержка диапазонов температур от -20°C до 150°C и от 100°C до 550°C, возможность настройки для расширенных диапазонов
Гибкое расширение, быстрая интеграция
- Доступны различные варианты оптических линз для удовлетворения различных потребностей приложений
- Поддерживает несколько режимов вывода, включая USB2.0/DVP/LVDS/BT.656
- Выводит данные изображения RAW/YUV, с управлением через последовательный порт
Технические характеристики продукта
| Модель | COIN417RG3 |
|---|---|
| Индикаторы ИК-детекторов | |
| Чувствительный материал | VOx |
| Разрешение | 384*288 |
| Размер пикселя | 17 мкм |
| Спектральный отклик | 8 мкм ~ 14 мкм |
| Типичный NETD | ≤30mK |
| Обработка изображений | |
| Частота цифровых кадров | 25/30/50 Гц |
| Время запуска | 6 с |
| Аналоговое видео | PAL/NTSC |
| Цифровое видео | RAW/YUV422 |
| Алгоритм изображения | Коррекция неравномерности (NUC) 3D шумоподавление (3DNR) 2D шумоподавление (DNS) Сжатие динамического диапазона (DRC) Усиление контуров (EE) |
| Отображение изображений | 10 типов (Белая горячая/Лава/Железно-красный/Горячее железо/Медицинский/Арктический/Радуга 1/Радуга 2/Оттенок/Черная горячая) |
| Программное обеспечение для ПК | |
| Программное обеспечение ICC | Управление модулем и отображение видео |
| Электрические характеристики | |
| Стандартный внешний интерфейс | 50 контактов: DF40C-50DP-0.4V(51), (HRS, Male) |
| Плата расширения | USB3.0/USB2.0/VPC/USB2.0&VPC |
| Интерфейс связи | TTL-232/USB2.0 |
| Интерфейс цифрового видео | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Напряжение питания | 4.5~5.5V |
| Типичное энергопотребление | 0.65 Вт |
| Измерение температуры | |
| Рабочая температура | -10°C~+50°C |
| Диапазон измерения температуры | -20°C~+150°C, 100°C~+550°C |
| Точность измерения температуры | Больше из ±2°C / ±2% |
| Частичное измерение температуры | Поддержка вывода максимального, минимального и среднего значения областей измерения температуры |
| SDK | Android/Windows/Linux; Анализ видеопотока и преобразование из серого в температуру |
| Механические характеристики | |
| Размер голого модуля (мм) | 25.4*25.4*16.5 |
| Вес голого модуля (г) | 16.6±1 |
| Экологическая адаптивность | |
| Рабочая температура | -40°C~+70°C |
| Температура хранения | -45°C~+85°C |
| Влажность | 5%~95%, без конденсации |
| Вибрация | Случайная вибрация, 5.35grms, 3 оси |
| Удар | Полусинусоида, 40g/11ms, направление удара 3 оси, 6 направлений |
| Сертификация | ROHS2.0/REACH |
| Оптическая линза | |
| Оптическая линза | Фиксированный фокус атермальный: 4.8мм/7мм/9.1мм/13мм/19мм/25мм |
| Степень защиты | IP67 (передняя линза) |
Промышленные применения
Термография
Безопасность и мониторинг
На открытом воздухе
Пожаротушение и спасение
AIoT
Интеллектуальное оборудование
ADAS
Стандартизированный сервис
- Полная документация: Руководства пользователя, руководства по настройке и справочные материалы по выбору. Начните работу без догадок.
- Помощь в разработке и тестировании: Интегрированное тестирование образцов, оценка производительности и проверка параметров стали проще.
- Расширенный набор инструментов для разработчиков: SDK, API, алгоритмы и инструменты отладки для глубокой интеграции.
- Удаленная техническая поддержка: Круглосуточная поддержка — быстрый отклик и своевременное решение критических проблем.
- Гарантия: Оригинальные детали и строгое соблюдение процесса для восстановления оптимальной производительности.
Часто задаваемые вопросы
Что такое инфракрасная тепловизионная съемка?
Инфракрасная тепловизионная съемка — это метод, который использует инфракрасное излучение и тепловую энергию для сбора информации об объектах. Он преобразует невидимое инфракрасное излучение в видимое инфракрасное тепловое изображение с распределением температуры поверхности цели. Различные объекты и даже разные части одного и того же объекта имеют разную излучательную способность и силу инфракрасного отражения.
Для чего можно использовать инфракрасную съемку?
- Ночное видение
- Поиск и спасение
- Неразрушающий контроль
- Профилактика эпидемий
- Термография
- Безопасность и мониторинг
- Пожаротушение
Что такое модуль тепловизионной съемки?
Тепловизионный модуль обычно состоит из инфракрасного детектора, инфракрасной линзы и аппаратной электроники со встроенным программным обеспечением и алгоритмами. Это минимальная единица тепловизионного устройства.
