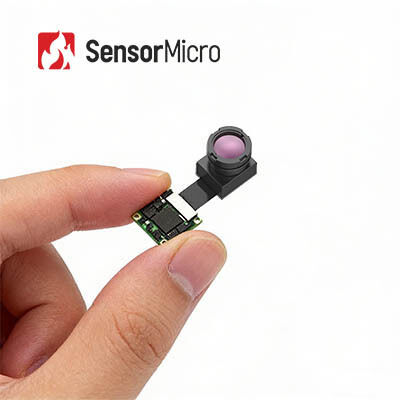

256x192 Разрешение 12μm Размер пикселя Неохлажденный модуль инфракрасной тепловой камеры для ночного наблюдения

  • 256x192 Resolution 12μm Pixel Size Uncooled Infrared Thermal Camera Module for Night Observation
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели Мини212G2
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 256x192/12 мкм NETD ≤50mK
Спектральный диапазон 8~14 мкм Аналоговый видеоинтерфейс CVBS (PAL/NTSC)
Данные об объеме продукции 14 бит Raw Напряжение питания 3,3 В±0,1 В
Выделить

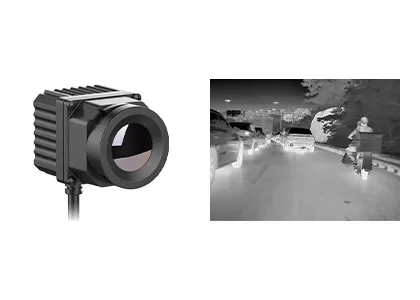

установленная кораблем система камеры термического изображения 384x288

,

Система камеры термического изображения CVBS установленная кораблем
Оставьте сообщение
Характер продукции
Неохлаждаемый модуль инфракрасной тепловой камеры 256x192/12 мкм для ночного наблюдения
Модуль инфракрасной камеры Mini212G2 благодаря своим миниатюрным размерам, высокопроизводительной упаковке на уровне пластины, неохлаждаемому инфракрасному детектору 256x192 / 12 мкм и широкой совместимости хорошо подходит для удовлетворения растущих потребностей развивающихся рынков. Он не только обеспечивает надежные возможности теплового зондирования и визуализации для различных приложений, но также предлагает такие преимущества, как простота интеграции, низкая стоимость и стабильная производительность, что делает его предпочтительным выбором для разработчиков и производителей в области AIoT, машинного зрения, промышленного зрения, мониторинга безопасности и ночного наблюдения.
Основные характеристики
Миниатюрный модуль с прямым выходом тепловизора
  • Оснащен инфракрасным детектором уровня пластины 256×192/12 мкм собственной разработки, обеспечивающим значительное экономическое преимущество.
  • Сверхкомпактная конструкция: размер всего 17×17 мм (PCBA), вес всего 4 г — идеально подходит для приложений с ограниченным пространством
  • Встроенная плата обработки ISP и алгоритмы изображения нового поколения напрямую обеспечивают четкое тепловое изображение, обеспечивая высокую универсальность.
Точное обнаружение, гибкая конфигурация
  • Высокоточное измерение температуры с точностью до ±2℃; поддерживает точечные, площадные и полнокадровые измерения
  • Доступно несколько вариантов линзы поля зрения для удовлетворения различных требований к наблюдению.
Богатые интерфейсы для простой интеграции
  • Предлагает USB2.0/MIPI/DVP/BT.656/LVDS и другие интерфейсы вывода цифрового видео.
  • Полная совместимость со стандартными интерфейсами.
Технические характеристики продукта
Модель Мини212G2
Разрешение 256×192
Размер пикселя 12 мкм
Спектральный отклик 8~14 мкм
NETD ≤50мК
Выходные данные 14-битный необработанный
Частота кадров Термография: 25 Гц, визуализация: 50 Гц
Режим фокусировки Фокус бесплатно
Объектив(HFOV/FL) 17,5°/10 мм | 25°/7 мм | 56°/3,2 мм | 90°/2,1 мм
Вес (г) 7.1 | 6.4 | 4 | 6,8
Размер печатной платы (мм) 17×17
Цифровой видеоинтерфейс USB2.0/MIPI/DVP/BT.656/LVDS
Аналоговый видеоинтерфейс CVBS(PAL/NTSC)
Рабочее напряжение 3,3 В±0,1 В
Типичное энергопотребление 330мВт
Диапазон измерения температуры -20℃~+550℃(-20℃~+150℃ | +100℃~550℃)
Точность измерения температуры Больше ±2℃/±2%
Рабочая температура -40℃~+70℃
Влажность 5%~85%
Температура хранения -45℃~+85℃
Сертификация RoHS 2.0 / Охват
Промышленное применение
Этот продукт предназначен для таких областей, как AIoT, машинное зрение, промышленное зрение, мониторинг безопасности и ночное наблюдение.
Приложения AIoT:Идеально подходит для интеграции в компактные устройства AIoT, такие как умная бытовая техника, носимые устройства и интеллектуальные мониторы окружающей среды.
Промышленное видение:Может использоваться для мониторинга промышленного оборудования в режиме реального времени, сценариев лазерной обработки и сварки, обнаружения полупроводников и многого другого.
Мониторинг безопасности:Может обнаруживать незаконных злоумышленников и активировать сигналы тревоги в реальном времени для приложений повышенной безопасности.
Наша линейка продуктов
Высокая чувствительность и отличная производительность:Ведущие мировые технологии в инфракрасной промышленности
Доступны различные инфракрасные детекторы:Неохлаждаемые и охлаждаемые ИК-детекторы разных форматов и размеров пикселей.
Объем производства для обеспечения быстрой доставки:Три производственные линии с годовой производительностью до миллионов детекторов.
Часто задаваемые вопросы
Что такое инфракрасное тепловидение?
Инфракрасное тепловидение — это метод использования инфракрасного излучения и тепловой энергии для сбора информации об объектах с целью формирования их изображений или получения информации о температуре объектов даже в условиях плохой видимости.
Как работает инфракрасное тепловидение?
Инфракрасная тепловизионная система представляет собой пассивную бесконтактную систему обнаружения и идентификации с использованием инфракрасной технологии. Он фокусирует инфракрасное излучение сцены на матрице инфракрасного детектора в фокальной плоскости через инфракрасную оптическую систему, которая может проходить через инфракрасное излучение. Тепловой детектор преобразует сигнал излучения различной интенсивности в соответствующий электрический сигнал, а затем путем усиления и обработки видео формирует инфракрасное изображение, которое можно наблюдать невооруженным глазом.
