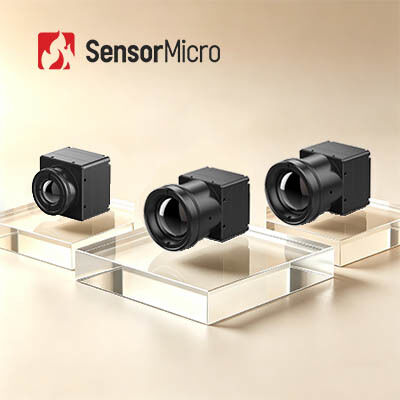

640x512 Разрешение 12μm Размер пикселя LWIR камера ядро с ≤25mK NETD для четкой тепловой визуализации

  • 640x512 Resolution 12μm Pixel Size LWIR Camera Core with ≤25mK NETD for Clear Thermal Imaging
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели МОНЕТА612G2
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Размер голого ядра 25,4×25,4×15,7 мм Вес голого ядра 15±1 г
Разрешение 640x512/12 мкм NETD ≤25мК/Ф1,0/25℃
Спектральный диапазон 8~14 мкм Цифровая частота кадров 25/30/50 Гц
Выделить

ядр термического изображения 12μM

,

Ядр термического изображения LWIR

,

Ядр термического изображения AIoT
Оставьте сообщение
Характер продукции

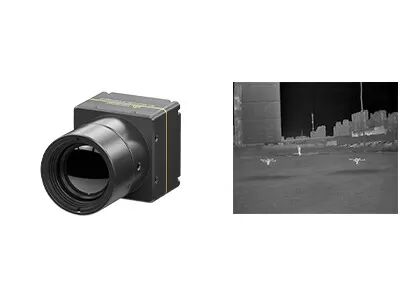

LWIR 640x512 / 12μm Тепловое изобразительное ядро для четкого изображения и мониторинга безопасности
Обзор продукции

COIN612G2 - один из модулей инфракрасной тепловой камеры серии COIN. Он включает в себя инфракрасный детектор уровня вафры ApexCore 640×512/12μm, высокопроизводительную схему обработки сигнала,и передовые алгоритмы обработки изображений.

Инфракрасное ядро камеры COIN612G2 обеспечивает четкие и подробные тепловые изображения с NETD менее 25 мК и разрешением 640x512 инфракрасных пикселей.656 интерфейсы вывода изображений, выход данных изображения RAW/YUV, и серийный порт управления, этот легкий,компактный модуль позволяет легко конфигурировать и интегрировать в различные инфракрасные продукты, включая тепловые фотокамеры и инфракрасные камеры видеонаблюдения.

Основные особенности
  • Всеобъемлющая функциональность, экономически эффективное решение:Высокопроизводительный инфракрасный детектор ApexCore с NETD ≤ 25mK, объединяющий основную FPA с передовыми алгоритмами обработки изображений
  • Компактная конструкция, легкий дизайн:Размеры: 25,4×25,4×15,7 мм, вес: 15±1 г, расход энергии ≤0,65 Вт
  • Многофункциональная конфигурация, быстрая интеграция:Много опций объектива, поддерживает интерфейсы USB 2.0/DVP/LVDS/BT.656, выводит данные изображения RAW/YUV с управлением последовательным портом
Спецификации продукции
Модель COIN612G2
Индикаторы инфракрасного детектора
Чувствительный материал VOx
Резолюция 640×512
Размер пикселя 12 мкм
Спектральная реакция 8μm ~ 14μm
Типичная NETD ≤ 25mK/F1.0/25°C
Обработка изображений
Цифровая частота кадров 25/30/50 Гц
Время запуска 6s
Аналоговое видео PAL/NTSC
Цифровое видео RAW/YUV422
Алгоритм изображения Коррекция несоответствия (NUC)
Уменьшение шума 3D (3DNR)
2D подавление шума (DNS)
Сжатие динамического диапазона (DRC)
Усиление краев (EE)
Отображение изображения 10 Типов (Белый горячий / Лава / Железный Красный / Горячий Железный / Медицинский / Арктический / Радужная 1/Радужная 2 / Цветная / Черная горячая)
Программное обеспечение ПК
Программное обеспечение Модуль управления и видеодисплей
Электрические
Стандартный внешний интерфейс 50pin: DF40C-50DP-0.4V ((51), (HRS, мужчина)
Доска расширения USB3.0/USB2.0/VPC/USB2.0&VPC
Интерфейс связи TTL-232/USB2.0
Цифровой видеоинтерфейс DVP8/DVP16/USB2.0/BT.656/LVDS
Напряжение питания 40,5-5,5 В
Типичное потребление энергии 0.65 Вт
Механические
Размер обнаженного ядра ((мм) 25.4х25.4х15.7
Масса ядра (в граммах) 15±1 г
Приспособимость к окружающей среде
Операционная температура -40°C~+70°C
Температура хранения -45°C~+85°C
Влажность 5% ~ 95%, неконденсирующий
Вибрация 5.35 грамм, случайная вибрация, 3-осяная
Влияние Полусинусовая волна, 40 г / 11 мс, направление удара по оси х, 3 раза
Сертификация ROHS2.0/REACH
Оптические линзы
Оптические линзы Фиксированный фокус: 4,8 мм/7 мм/9,1 мм/13 мм/19 мм/25 мм/35 мм/50 мм/70 мм
Уровень защиты IP67 ((Фронтальная линза)
Промышленное применение

Модуль тепловой камеры FPA LWIR с охлаждением COIN612G2 широко используется в мониторинге безопасности, промышленном зрении, наружном наблюдении, пожарной и спасательной деятельности, ADAS, машинном зрении и многом другом.

Услуги по индивидуальному заказу
  • Настройка продукта:Корректировка конфигураций и адаптация алгоритмов для удовлетворения специфических требований отрасли
  • Техническая поддержка и обучение на месте:Предоставление основным клиентам практической системы настройки и оперативного обучения
  • Совместные инновации для новых продуктов и рынков:Сотрудничать с клиентами для совместной разработки инновационных инфракрасных прикладных решений
Часто задаваемые вопросы
1Как выбрать правильное разрешение инфракрасного детектора?

Это зависит от реальных потребностей и применения ваших продуктов, и цена также является фактором, который необходимо учитывать.Вы можете выбрать инфракрасные детекторы с более низким разрешением, такие как 120x90Для приложений, требующих очень четких изображений для специальных целей, таких как дистанционный мониторинг, выбирайте инфракрасные детекторы высокого разрешения 1280x1024.

2Как выбрать правильный псевдоцвет для термической визуализации?

• Серое белое лучше подходит для целей с небольшими температурными различиями
• Красный и синий лучше подходят для сцен, где необходимо выявить проблемы
• Железный красный - стандартная цветовая палитра для энергетической промышленности

Примечание: независимо от того, какую палитру вы выберете, измерения тепловой температуры не изменятся.

3. Как выбрать подходящий инфракрасный термокамерный объектив?

• Стандартные линзы могут поражать обычные объекты на соответствующем расстоянии
• Телеобъектив подходит для относительно небольших объектов, которые нужно видеть на большом расстоянии
• Широкоугольные линзы лучше помогают видеть объекты на больших расстояниях
• Макрообъектив предназначен для наблюдения за очень маленькими объектами на близком расстоянии, такими как микросхем.
