ядр Uncooled LWIR модуля камеры 256x192 12μm термальное для термографии

  • 256x192 12μm Thermal Camera Module Core Uncooled LWIR for Thermography
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование GST
Сертификация ISO9001:2015; RoHS; Reach
Номер модели TIMO256
Количество мин заказа 1 часть
Цена negotiable
Условия оплаты L/C, T/T

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Разрешение 256x192 Расход энергии 70mW
Спектральный ряд 8~14μm Тангаж пиксела 12μm
NETD ≤45mK Частота кадров 1~30Hz (ориентированное на заказчика)
Выделить

термальный модуль камеры 256x192

,

Термальное ядр модуля камеры Uncooled
Оставьте сообщение
Характер продукции

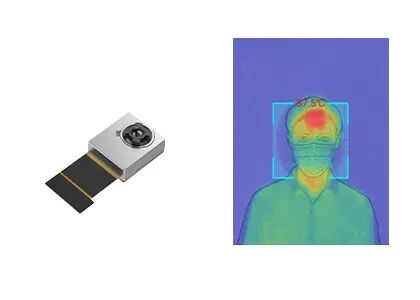

Модуль термического изображения TIMO256




Uncooled ядр камеры восходящего потока теплого воздуха LWIR 256x192/12μm для термографии, применений AIoT



Характер продукции



Uncooled модуль воображения инфракрасн TIMO256, также известный как uncooled термальный модуль, радиометрическ-способен и имеет в распоряжении ультракрасная внеконтактная функция измерения температуры. Он включает детектор пакета исключительно небольшой вафли размера 256x192/12μm ровный (WLP) ультракрасный который захватывает спектр инфракрасного длинн-волны (LWIR) который выстраивает в ряд от 8 до 14μm.



Спасибо технология WLP, модуль датчика камеры инфракрасн TIMO256 достигают супер микро- структуры и облегченный промежуток времени предлагает большую чувствительность и главное качество изображения на доступной цене, позволяющ клиент выбрать самый соответствующий тип согласно их собственным требованиям.



Как ведущий термальный uncooled детектор инфракрасн и термальный поставщик модуля датчика, глобальная сенсорная техника (GST) обеспечивала клиентов с различными зрелыми и стабилизированными ультракрасными решениями термического изображения. Легче для модулей камеры термического изображения развитых GST, который нужно интегрировать в более терминальные продукты и значительно уменьшает цену для клиентов.



Основные особенности



- Полностью оптимизированные применения обмена-C

- Соответствующий для различных ультракрасных продуктов

- Широкий диапазон применений термического изображения

- Потребление низкой мощности



Технические характеристики изделия



Модель TIMO-256
Представление детектора инфракрасн
Разрешение 256x192
Тангаж пиксела 12μm
Спектральный ряд 8~14μm
NETD ≤45mK
Тип объектива WLO
Режим фокуса Фиксированный сигнал
HFOV 53°±1°
Глубина поля 10cm к безграничности
Частота кадров 1~30Hz (ориентированное на заказчика)
Измерение температуры
Диапазон температур -20°C | +120°C (ориентированное на заказчика)
Точность температуры Ориентированный на заказчика (соотвествуйте тела или промышленной термографии)
Взаимодействуйте/контроль
AVDD 3.6V±0.05V
VSK/VDET 5.0±0.05V
DVDD 1.8V±0.05V
Интерфейс Цифровой интерфейс
Расход энергии 70mW
Физические характеристики
Размер (mm) 15x13x6.83 (спецификации преобладают)
Температура деятельности -20°C | +60°C
Температура хранения -40°C | +85°C



Промышленные применения



Модуль термического изображения TIMO256 широко использован в много зон, как термография, умное оборудование, умное здание, умный дом, AIoT etc.



ядр Uncooled LWIR модуля камеры 256x192 12μm термальное для термографии 0



Охлаженные Uncooled детекторы инфракрасн



ядр Uncooled LWIR модуля камеры 256x192 12μm термальное для термографии 1





Ч.З.В.



1. Что ультракрасный датчик детектора/термического изображения?

Ультракрасные волны нельзя увидеть с человеческим глазом. Ультракрасный датчик детектора/термического изображения оптически-электрический прибор, который нужно прореагировать к инфракрасному излучению и тепловой энергии и преобразовать его в электрический сигнал и после этого вывел наружу видимые термальные изображения.



2. Что WLP?

WLP ссылается на пакет вафли ровный. Процесс выполнения упаковки глубокого вакуума сразу на всей вафле MEMS, тогда размечать и резать для того чтобы сделать одиночный ультракрасный датчик. Вместе с пакетом металла, керамический пакет, они 3 основных формата пакета uncooled ультракрасных детекторов.



3. Что преимущество WLP?

Детекторы инфракрасн WLP специально конструированы для того чтобы соотвествовать миниатюризации и низкой цены в применении ультракрасной технологии к рынку бытовой электроники. Глобальная сенсорная техника, с возможностью изготовления тома, теперь предлагает разнообразие WLP ультракрасные решения модуля для того чтобы поддержать больше новых применений появляющийся рынок.
