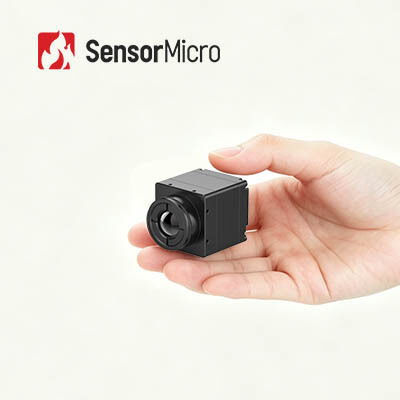

Неохлажденный LWIR VOx 384x288 / 12μm инфракрасный тепловой модуль с конструкцией без затвора

  • Uncooled LWIR VOx 384x288 / 12μm Infrared Thermal Module with Shutterless Design
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели iSE412
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 384x288/12 мкм Типичный NETD ≤ 30 мК
Спектральный диапазон 8~14 мкм Цифровая частота кадров 50 Гц
Время запуска 6S Цифровое видео YUV420/YUV422/RGB888/RAW
Выделить

Ядр модуля камеры LWIR

,

модуль камеры 640x512 LWIR

,

Uncooled модуль камеры
Оставьте сообщение
Характер продукции
Неохлаждаемый инфракрасный тепловой модуль LWIR VOx 384x288 / 12 мкм, ядро ​​камеры тепловидения
Обзор продукта

iSE412 является частью неохлаждаемых модулей тепловизионных камер серии iSE, оснащенных неохлаждаемым инфракрасным детектором FPA размером 384x288 / 12 мкм, профессиональной схемой обработки сигналов и усовершенствованными алгоритмами обработки изображений.

Этот инфракрасный тепловой модуль предназначен для промышленного наблюдения и инфракрасной визуализации. Он поддерживает настраиваемые параметры изображения для удовлетворения разнообразных эксплуатационных требований и обеспечивает четкое и детальное тепловизионное изображение с стабильной производительностью.

Основные характеристики
  • Беззатворная конструкция для более плавного просмотра
    • Калибровка затвора во время работы не требуется, что устраняет заикание изображения, характерное для традиционных систем на основе затвора.
    • Бесшумная работа обеспечивает незаметное использование без механического шума.
  • Компактный и легкий, гибкий для интеграции
    • Общие размеры системы всего 25,4×25,4×22,7 мм, вес голого ядра ≤26±1,5 г
    • Компактная конструкция конструкции обеспечивает гибкую компоновку и интеграцию системы.
  • Многофункциональная, бесшовная интеграция
    • Поддерживает алгоритмы сверхвысокого разрешения, «картинка в картинке», настраиваемое экранное меню, спящий режим, калибровку одним щелчком мыши и совместимость с различными дисплеями Micro OLED.
    • Совместимость с несколькими оптическими линзами и удлинительными компонентами для упрощения вторичной разработки и настройки системы.
Технические характеристики продукта
Модель iSE412
Индикаторы ИК-детекторов
Чувствительный материал голосовая связь
Разрешение 384×288
Размер пикселя 12 мкм
Спектральный отклик 8 мкм ~ 14 мкм
Типичный NETD ≤30мК
Обработка изображений
Эффективные пиксели 384×288
Цифровая частота кадров 50 Гц
Время запуска 6 с
Цифровое видео YUV420/YUV422/RGB888/RAW
Алгоритм изображения НУК/ДРК/DNS/DDE/SFFC
Беззатворный Поддерживается
Отображение изображения 10 типов (Белый горячий/Лавовый/Железно-красный/Горячий утюг/Медицинский/Арктический/Радуга 1/Радуга 2/Оттенок/Черный горячий)
Направление изображения Горизонтальный/Вертикальный/Диагональный
Цифровой зум 1x/2x/4x/8x
Яркость изображения Авто/Ручной
Контрастность изображения Авто/Ручной
Режим компенсации Руководство
Электрический
Стандартный внешний интерфейс
50-контактный: BP040SB-50-0114-B-R0
Коммуникационный интерфейс ТТЛ-232/USB2.0
Цифровой видеоинтерфейс DVP8/BT.656/DVP16/BT.1120/USB2.0/МИПИ-DSI-4LANE
Компоненты расширения USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Электрический интерфейс
Напряжение питания 2,7 В~5,3 В
Типичное энергопотребление 0,8 Вт при 50 Гц при 23 ± 3 ℃
Механический/объектив
Размер голого ядра (мм) 25,4×25,4×22,7 φ36×24,3
Вес голого ядра (г) 26±1,5 28±1,5
Оптическая линза
Атермальный фокус с фиксированным фокусом: 4,9/9,1/13/19 мм
Атермальный объектив с фиксированным фокусом: 25 мм/35 мм
Компоненты затвора Необязательный
Вибрация 5,35 г, случайная вибрация, 3 оси
Влияние Полусинусоидальная волна, 40 г/11 мс, направление удара по оси X, 3 раза 1500 г при 0,4 мс
Уровень защиты IP67 (передняя линза)
Экологическая адаптивность
Рабочая температура -40℃~+70℃
Температура хранения -45℃~+85℃
Влажность 5%~95%, без конденсации
Сертификация ROHS2.0/ДОСТИГАЕМОСТЬ
Промышленное применение
  • Промышленное видение
  • Пожаротушение и спасение
  • Наблюдение за безопасностью
  • Наружное наблюдение
  • Машинное зрение
  • Бытовая электроника
Часто задаваемые вопросы
Каковы преимущества неохлаждаемых инфракрасных детекторов?

Неохлаждаемые инфракрасные детекторы в фокальной плоскости не требуют охлаждающих устройств и могут работать при комнатной температуре. Они предлагают такие преимущества, как быстрый запуск, низкое энергопотребление, небольшой размер, легкий вес, длительный срок службы и низкую стоимость.

Каковы основные требования к инфракрасному детектору/тепловому модулю для вашего применения?

Ключевые соображения включают в себя:

  • Разрешение детектора
  • Размер пикселя
  • NETD
  • Качество изображения
  • Варианты линз
  • Потребляемая мощность
  • Размер и вес
  • Механический и электрический интерфейс
  • Бюджет
