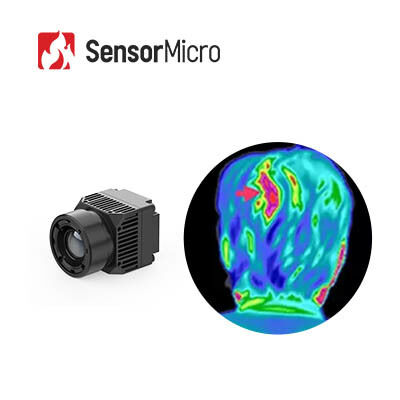

Неохлаждаемая тепловизионная камера с разрешением 640×512, точностью ±0,5 °C и шагом пикселя 8 мкм для высокоточного измерения температуры
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | RoHS2.0; Reach |
| Номер модели | iHA608W |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Разрешение | 640x512/8 мкм | NETD | ≤30мК |
|---|---|---|---|
| Спектральный диапазон | 8~14 мкм | Цифровая частота кадров | 25 Гц |
| Напряжение питания | 5В±0,5 | Типичное энергопотребление | 0.6W |
| Выделить | Камера VOx термальная для обнаружения лихорадки,Камера Uncooled VOx термальная |
||
Характер продукции
Неохлаждаемая тепловизионная камера 640×512 / 8 мкм для измерения температуры с точностью ±0,5°C
Обзор продукта
Созданный на базе высокопроизводительного неохлаждаемого инфракрасного детектора ApexCore, модуль iHA608W отличается передовым в отрасли разрешением 640×512 и сверхмалым шагом пикселя 8 мкм, обеспечивая сверхвысокую точность тепловидения и измерения температуры. Благодаря калибровке с использованием профессиональных медицинских алгоритмов модуль поддерживает бесконтактное измерение температуры тела с точностью до ±0,5°C, демонстрируя превосходную температурную чувствительность и качество восстановления изображения.
Модуль имеет компактные габариты 21×21×31,5 мм и массу нетто 25±2 г, обеспечивая предельную миниатюризацию тепловизионного оборудования. Он оснащен видеовыходом Type-C и интерфейсом высокоскоростной связи USB 2.0, а также поставляется с полнофункциональным SDK для систем Windows, Android и Linux для вторичной разработки и системной интеграции.
Основные особенности
- Аппаратная конфигурация высшего уровня: Высокое разрешение 640×512 + сверхмалый шаг пикселя 8 мкм для детального отображения теплового изображения
- Профессиональная прецизионная калибровка: Технология калибровки температуры медицинского уровня обеспечивает сверхвысокую точность измерения ±0,5°C
- Технология предельной миниатюризации: Передовая облегченная конструкция, преодолевающая ограничения по размеру традиционных медицинских тепловизионных модулей
- Высокоскоростная передача данных: Высокоскоростная связь через USB 2.0 + стабильный видеовыход Type-C для передачи данных в реальном времени
Технические характеристики
| Модель | iHA608W |
|---|---|
| Параметры ИК-детектора | |
| Чувствительный материал | VOx |
| Разрешение | 640×512 |
| Размер пикселя | 8 мкм |
| Спектральный диапазон | 8 мкм ~ 14 мкм |
| Типичная NETD | ≤30 мК |
| Обработка изображений | |
| Цифровая частота кадров | 25 Гц |
| Время запуска | ≤6 с |
| Цифровое видео | RAW/YUV/TMP |
| Алгоритмы обработки изображения | NUC/3DNR/DNS/DRC/EE |
| Отображение изображения | Медицинский / Псевдоцвета |
| ПО для ПК | |
| Программное обеспечение для компьютера | Управление модулем и отображение видео |
| Измерение температуры | |
| Рабочая температура | 10℃~+50℃ |
| Диапазон измерения температуры | 32℃~+42℃ |
| Точность измерения температуры | ≤±0,5℃ (после 2-минутного прогрева, температура окружающей среды 23±3°C, цель 32–42°C) |
| Дистанция измерения | 0,5–5 м; поддерживает измерение температуры на различных расстояниях через SDK |
| SDK | Поддержка SDK для Windows/Android/Linux, реализация анализа видеопотока, управление модулем, комплексное матричное измерение температуры, тепловизионная визуализация, настройка температурного окна, широкие возможности интеграции |
| Электрические параметры | |
| Стандартный внешний интерфейс | USB (TYPE-C) |
| Интерфейс связи | USB |
| Цифровой видеоинтерфейс | USB 2.0 |
| Напряжение питания | 5 В ± 0,5 |
| Типичная потребляемая мощность | 0,6 Вт |
| Оптический объектив | |
| Фокусное расстояние | 4 мм |
| Тип объектива | Фиксированный фокус, атермальный |
| F/# | 1 |
| Угол обзора (Г×В) | 69,2°×55,4° |
| Механические параметры | |
| Размеры (включая объектив) | 21 мм × 21 мм × 31,5 мм (включая 4-мм объектив) |
| Вес (включая объектив) | 25 г ± 2 (включая 4-мм объектив) |
| Устойчивость к условиям окружающей среды | |
| Рабочая температура | -10℃~+50℃ |
| Температура хранения | -45℃~+85℃ |
| Влажность | 5%~95%, без конденсации |
| Вибрация | 5,35 grms, случайная вибрация, 3 оси |
| Ударные нагрузки | Полусинусоидальная волна, 40g/11 мс, направление удара: 3 оси, 6 направлений |
| ЭСР | Контактный разряд 6 кВ; воздушный разряд 8 кВ |
| Сертификация | |
| Экологическая сертификация | ROHS2.0/REACH |
Промышленное применение
Тепловизор iHA608W широко используется для измерения температуры тела человека и скрининга лиц с повышенной температурой тела.
Наши преимущества
- Диверсифицированный портфель продуктов
- Глубокая техническая экспертиза
- Строгая проверка надежности обеспечивает гарантию качества
- Фокус на инновациях и практическом применении в сфере инфракрасных сенсоров
- Профессиональная техническая поддержка и услуги совместной разработки
Часто задаваемые вопросы
1. Как работает неохлаждаемый микроболометр на основе матрицы в фокальной плоскости?
Используя принцип теплового эффекта инфракрасного излучения, неохлаждаемый инфракрасный детектор преобразует энергию ИК-излучения в тепловую энергию с помощью поглощающего инфракрасного материала, в результате чего температура чувствительного материала повышается. Затем определенный физический параметр чувствительного материала соответствующим образом изменяется и преобразуется в электрический сигнал или сигнал видимого света с помощью специального механизма преобразования, обеспечивая обнаружение объекта.
2. В чем преимущество неохлаждаемого микроболометра на основе VOx?
Неохлаждаемому инфракрасному матричному детектору в фокальной плоскости не требуется интегрированный криогенный охладитель (IDCA), и он может работать при комнатной температуре. Он обладает такими преимуществами, как быстрый запуск, низкое энергопотребление, компактные размеры, малый вес, длительный срок службы, низкая стоимость и т. д. Хотя чувствительность неохлаждаемого матричного ИК-детектора уступает охлаждаемым детекторам, благодаря многолетнему развитию его соотношение цены и качества стало значительно лучше, чем у охлаждаемых аналогов, что обеспечивает ему более широкие перспективы применения.
