PLUG1212 высокий модуль стабильности 1280x1024 Uncooled ультракрасный для всепогодных условий
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xРазрешение | 1280x1024/12μm | Netd | <50mK |
---|---|---|---|
Спектральный ряд | 8~14μm | Размер | 20x20x10.4mm |
Высокий свет | Uncooled ультракрасный модуль 1280x1024,Модуль высокой стабильности Uncooled ультракрасный,Термальный модуль камеры PLUG1212 |

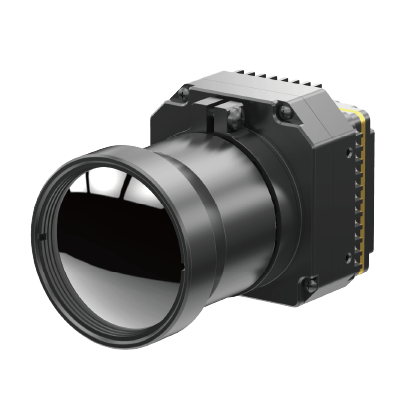

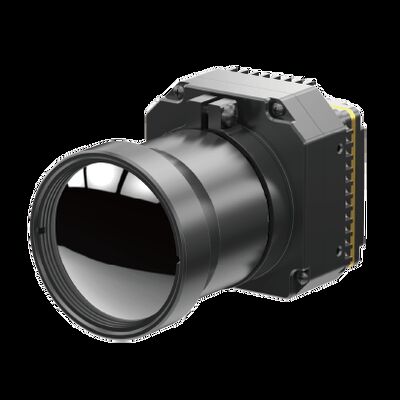

PLUG1212 высокий модуль стабильности 1280x1024 Uncooled ультракрасный для всепогодных условий
Uncooled термальное ядр камеры PLUG1212 предлагает термальные изображения до пикселов 1280x1024 и показывает вам самое небольшое деталей. Свой уменьшенный размер пиксела 12µm предлагает лучшее пространственное разрешение и соответствует более короткому фокусу оптически объектива для того чтобы достигнуть такой же миссии ряда.
Не похож на традиционные охлаженные системы термического изображения, uncooled модуль термического изображения VOx HD LWIR 1280x1024/12μm работает без потребности для криогенной системы охлаждения. Это приводит в значительном снижении себестоимости, увеличенной удобоносимости, и упрощенном процессе обслуживания. Модуль использует современный uncooled датчик microbolometer основанный на технологии VOx (окиси ванадия), обеспечивающ надежное и непрерывное представление термического изображения.
Компактный дизайн модуля, со своими размерами оптимизированными для легкой интеграции, делает его соответствующий для установки на трутнях, handheld приборах, системах безопасности, и других портативных платформах. Этот облегченный модуль был проектирован для обеспечения бесшовной компоновки в существующие системы, предлагая гибкость и многосторонность в применениях термического изображения.
Ультракрасное термальное ядр PLUG1212 приложено в широком диапазоне зон и свои визуальные решения информации покрывают день, ночь, плохую видимость и всепогодные условия.
- Ультра ясное термическое изображение
- Стабилизированное представление
- Ясные качество & детали изображения
- Сильная экологическая приспособляемостьь
Модель | PLUG1212 |
Представление детектора инфракрасн | |
Разрешение | 1280x1024 |
Тангаж пиксела | 12μm |
Спектральный ряд | 8~14μm |
NETD | <30mk> |
Обработка изображений | |
Частота кадров | 25Hz |
Время запуска | <25s> |
Сетноое-аналогов видео | / |
Видео цифров | HDMI/RAW/YUV/BT1120 |
Компонент расширения | USB/Camerlink |
Затемнять режим | Линейный/гистограмма/смешанный |
Сигнал цифров | 1~8X постоянный сигнал, размер шага 1/8 |
Показ изображения | Черный горячий/белый горячий/псевдо цвет |
Направление изображения | Горизонтально/вертикально/раскосно сальто |
Алгоритм изображения | NUC/AGC/IDE |
Электрическая спецификация | |
Стандартный внешний интерфейс | интерфейс 50pin_HOURS |
Режим связи | RS232-TTL, 115200bps |
Подача напряжения | 5±0.5V |
Типичный расход энергии | <2> |
Физические характеристики | |
Размер (mm) | 56x56x40.2 |
Вес | ≤220g |
Экологическое приспособление | |
Температура деятельности | -40°C | +70°C |
Температура хранения | -45°C | +85°C |
Влажность | 5%~95%, Не-конденсирующ |
Вибрация | Случайная вибрация 5.35grms, ось 3 |
Удар | волна Полу-синуса, 40g/11ms, 3 направление оси 6 |
Оптика | |
Опционный объектив | Фиксированный фокус Athermal: 19mm/25mm |
Ультракрасный отображая модуль PLU1212 широко использован в безопасности & контроле, Outdoors, пожаротушении & спасении, правоохранительных органах & спасении, полезных нагрузках etc ADAS, UAV.
1. Как делает ультракрасный детектор работа?
Ультракрасные детекторы работают путем воспринимать электромагнитное излучение в ультракрасном ряде. Точный механизм обнаружения меняет в зависимости от типа ультракрасного детектора.
Термальные детекторы работают путем измерять изменение температуры причиненное путем поглощение инфракрасного излучения. Например, microbolometers состоят из матрицы крошечных сопротивляющихся элементов которые чувствительны для того чтобы нагреть. Когда инфракрасное излучение поглощено детектором, оно причиняет температуру сопротивляющегося элемента увеличить, приводящ в изменении в электрическом сопротивлении которое можно обнаружить и преобразовать в изображение.
Детекторы фотона, с другой стороны, работают путем преобразовывать фотоны от инфракрасного излучения в электрические сигналы. 2 общих типа детекторов фотона фотовольтайческие детекторы и фотопроводники. Фотовольтайческие детекторы производят напряжение тока когда ультракрасные фотоны поглощены, пока фотопроводники увеличивают их проводимость когда фотоны поглощены.
Ультракрасные детекторы могут также использовать другие механизмы обнаружения, как pyroelectricity, где изменения в температуре наводят обязанность в материале, или термоэлектрические влияния, где разница в температуры между 2 материалами производит напряжение тока.
Выходной сигнал от ультракрасного детектора можно обрабатывать и показанный как изображение, могущие понадобиться для разнообразие целей, как термическое изображение в медицинских или промышленных применениях, дистанционное зондирование окружающей среды, и термальная сканирование в системах безопасности.
