Uncooled ультракрасное ядр 640x512/12µM камеры для увеличенной видимости
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xРазрешение | 640x512 | Расход энергии | 0.8W |
---|---|---|---|
Спектральный ряд | 8~14μm | Тангаж пиксела | 12μm |
Netd | <40mK | Частота кадров | 25Hz/30Hz |
Высокий свет | Uncooled ультракрасное ядр 640x512 камеры,Ультракрасное ядр 0.8W камеры,Увеличенное ядр камеры видимости термальное |

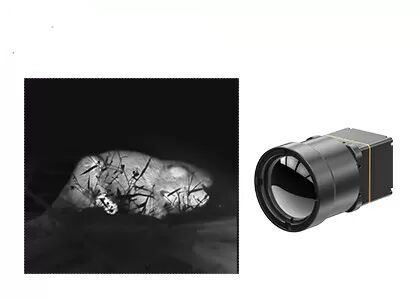

Uncooled ультракрасное ядр камеры - 640x512/12µM для увеличенной видимости
Термальный модуль TWIN612 новый продукт прибытия начатый глобальной сенсорной техникой. Он интегрирует детектор керамического пакета 640×512/12µm uncooled ультракрасный. С типичным NETD<40mk, термальный модуль TWIN612 смог представить более ясное, более острое и более детальное изображение.
С рядом измерения температуры -20℃~150℃/0~550℃, точностью ±2℃ или ±2% и частотой кадров до 30Hz, термальный модуль гарантирует ровное термальное изображение и точное измерение температуры.
Термальный модуль TWIN612 имеет преимущества компактного дизайна, облегченной структуры и расхода энергии как низко как 0.8w. С увеличенными алгоритмами изображения и функцией измерения температуры, термальный модуль TWIN612 представляет более стабилизированные изображения и точную температуру.
Керамический упаковывая процесс подобен металлу упаковывая, который зрелая ультракрасная технология упаковки детектора. Сравненный с металлом упаковывая, том и вес упакованного детектора значительно будут уменьшены. Таким образом, термальный модуль TWIN612 смог быть приложен к индустриям которые имеют строгие требования на размере, весе и расходе энергии.
- Мини размер: 25.4mm×25.4mm×35mm
- Легковес: 25g
- Типичное NETD<40mk>
- острое, ясное термическое изображение
- Типичный расход энергии как низко как 0.8W
Модель | TWIN612/R |
Представление детектора инфракрасн | |
Разрешение | 640×512 |
Размер пиксела | 12μm |
Спектральный ряд | 8~14μm |
Типичное NETD | <40mK |
Обработка изображений | |
Частота кадров | 25Hz/30Hz |
Время запуска | 6s |
Сетноое-аналогов видео | PAL/NTSC |
Видео цифров | YUV/BT.656/LVDS/USB2.0 |
Показ изображения | 11 в полном (белое горячее/лава/Ironbow/Aqua/горячие утюг/медицинский/ледовитый/радуга 1/радуга 2/накаленное докрасна/черные горячие) |
Алгоритм изображения | NUC/3D/2D/DRC/EE |
Электротехнические условия | |
Стандартный внешний интерфейс | 50pin_HOURS |
Интерфейс связи | RS232/USB2.0 |
Подача напряжения | 4~5.5V |
Типичный расход энергии | 0.8W |
Измерение температуры | |
Температурная амплитуда рабочей температуры | -10℃~50℃ |
Ряд измерения температуры | -20℃~150℃, 0℃~550℃ |
Точность измерения температуры | Большой ±2℃ или ±2% |
SDK | Windows/Линукс; Достигните анализа и преобразования видеопотока от серого цвета к температуре |
Физические характеристики | |
Размер (mm) | 25.4×25.4×35 (без объектива) |
Вес | 25g (без объектива) |
Экологическая приспособляемостьь | |
Рабочая температура | -40℃~+70℃ |
Температура хранения | -45℃~+85℃ |
Влажность | 5%~95%, не-конденсирующ |
Вибрация | 5.35grms, ось 3 |
Удар | Половинная волна синуса, 40g/11ms, 3 ось, направление 6 |
Оптика | |
Опционный объектив | Фиксированное Athermal: 13mm |
Модуль термического изображения TWIN612/R приложен к полю термографии, контроля состояния безопасности, полезных нагрузок UAV, роботов, умного оборудования, ADAS, пожаротушения & спасения
1. Как делает термальный модуль работа?
Термальный модуль типично работает следующим образом:
1) Ультракрасное обнаружение: Термальный модуль содержит ультракрасный детектор который может воспринять электромагнитное излучение в ультракрасном ряде.
2) Оптика: Инфракрасное излучение сфокусировано на детектор через оптическую систему, которая может включить объектив или массив зеркал.
3) Амплификация сигнала: Обнаруженный сигнал усилен и переведен в цифровую форму электроникой внутри термального модуля.
4) Обработка изображений: Переведенный в цифровую форму сигнал после этого обработан произвести термальное изображение. Этот процесс включает несколько этапов, включая уменьшение шума, усиление контраста, и отображение цвета. Дополнительные особенности как измерение температуры могут быть включены в обработке изображений.
5) Дисплей: Термальное изображение после этого показано на экране, или внутри термального модуля или на внешнем механизме.
