Объектив модуля 640x512 9.1mm камеры длинной волны термальный для беспилотных воздушных кораблей
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xРазрешение | 640x512 | Расход энергии | 0.7W |
---|---|---|---|
Спектральный ряд | 8~14μm | Тангаж пиксела | 12μm |
Типичное NETD | ≤40mK | Частота кадров | 30Hz |
Высокий свет | Модуль 640x512 камеры длинной волны термальный,Модуль камеры беспилотных воздушных кораблей термальный,ядр камеры объектива 9.1mm термальное |

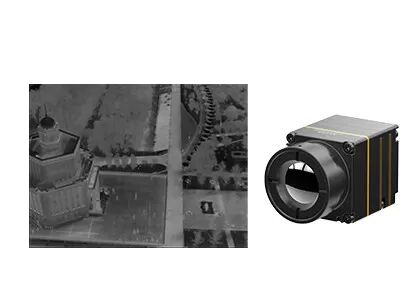

Модуль камеры восходящего потока теплого воздуха длинной волны 640x512 12μM с объективом 9.1mm для беспилотных воздушных кораблей
Ядр камеры iTL612R ультракрасное интегрирует детектор пакета вафли 640x512/12μm ровный (WLP) ультракрасный термальный. Это uncooled модуль термического изображения LWIR радиометрический для трутней со спектральным рядом от 8 до 14μm.
термальные особенности модуля камеры iTL612 в остром и хрустящем представлении изображения, компактном размере и низкой цене. Ориентированный для полностью оптимизированного обмена, модуль iTL612R uncooled термальный обеспечивает надежное решение для ультракрасной системной интеграции с ограниченным космосом. Своя компактная текстура достигала высший уровень такого же модуля спецификации. Она также имеет опционную thermographic функцию с рядом измерения от ℃ -20℃~550 для промышленного измерения температуры.
Термальный модуль iTL612 специально развит для поля предвестникового обслуживания, фотовольтайческого осмотра, охраны окружающей среды, научного исследования, воздушного фотографирования, полицейского расследования, сброса & спасения, предохранения лесного пожара, городской безопасности etc.
Компактный & облегченный дизайн
• Размер: 21mm×22.3mm×27.3mm (с объективом 9.1mm)
• Вес: 20.8g±1.5g (с объективом 9.1mm)
• Потребление низкой мощности как низко как 0.7W
Ясное изображение & точная радиометрия
• Совершенно новый алгоритм процесса изображения: NUC/3DNR/DNS/DRC/EE
• Поддержка Windows/Linux/ARM SDK
• Поддержка измерение региональных, пункта & изотермы температуры
Различные интерфейсы для легкой интеграции
• DVP/LVDS/USB2.0 интерфейсы, вывод данных изображения RAW/YUV, управление серийной гавани
Модель | iTL612/R |
Представление детектора инфракрасн | |
Чувствительный материал | Окись ванадия |
Разрешение | 640×512 |
Размер пиксела | 12μm |
Спектральный ряд | 8~14μm |
Типичное NETD | ≤40mk |
Обработка изображений | |
Частота кадров | 30Hz |
Время запуска | 5s |
Видео цифров | RAW/YUV/BT656 |
Алгоритм изображения | коррекция Не-единообразия (NUC) уменьшение шума 3D (3DNR) Де-шум (DNS) Обжатие динамического диапазона (DRC) Повышение края (EE) |
Показ изображения | Черный горячий/белый горячий/псевдо цвет |
Программное обеспечение ПК | |
ICC программное обеспечение | Управление & видео-дисплей модуля |
Электротехнические условия | |
Стандартный внешний интерфейс | 30Pin_HOURS: DF40C-30DP-0.4V (51), (ЧАСЫ, мужчина) |
Доска расширения USB | Тип-C |
Интерфейс связи | RS232-TTL/USB2.0 |
Интерфейс цифров видео- | CMOS8/USB2.0 |
Подача напряжения | 3.3V±0.1V VDC |
Типичный расход энергии | 0.7W |
Измерение температуры | |
Температурная амплитуда рабочей температуры | -10°C~+50°C |
Ряд измерения температуры | -20°C~+150°C, 0°C~550°C; Изготовление на заказ и расширение поддержки |
Точность измерения температуры | Большой ±3°C или ±3% (@23℃±3℃) |
Региональное измерение температуры | Максимум, минимум и средняя величина поддержки температуры выхода региональной |
SDK | Поддержка Windows/Linux/ARM; Достигните анализа и преобразования видеопотока от серого цвета к температуре |
Физические характеристики | |
Размер (mm) | 21×22.3×27.3 (с объективом 9.1mm) |
Вес | 20.8g±1.5g (с объективом 9.1mm) |
Экологическая приспособляемостьь | |
Рабочая температура | -40°C~+70°C |
Температура хранения | -45°C~+85°C |
Влажность | 5%~95%, Не-конденсирующ |
Вибрация | 5.35grms, ось 3 |
Удар | волна Полу-синуса, 40g/11ms, 3 направление оси 6 |
Сертификаты | ROHS2.0/REACH |
Оптика | |
Опционный объектив | Фиксированный фокус Athermal: 9.1mm |
Модуль термического изображения iTL612/R можно интегрировать в полезные нагрузки UAV и пригодные для носки приборы так, что широко использует в полях предвестникового обслуживания, фотовольтайческого осмотра, охраны окружающей среды, научного исследования, воздушного фотографирования, полицейского расследования, сброса & спасения, предохранения лесного пожара, городской безопасности etc.
1.What ультракрасное термическое изображение?
Ультракрасное термическое изображение метод использования инфракрасного излучения и тепловой энергии для того чтобы собрать информацию об объектах, для того чтобы сформулировать изображения их, или получите данные по температуры объектов, даже в окружающих средах плохой видимости.
2.How делает ультракрасное термическое изображение работа?
Ультракрасная система термического изображения пассивные внеконтактные обнаружение и идентификация ультракрасной технологии. Она фокусирует инфракрасное излучение сцены на детекторе массива фокальной плоскости ультракрасном до ультракрасная оптическая система которая может пройти через инфракрасное излучение. Термальный детектор преобразовывает сигнал радиации различной интенсивности в соответствуя электрический сигнал, и после этого через амплификацию и видео обрабатывая, формы ультракрасное изображение которое может наблюдаться нагими глазами.
