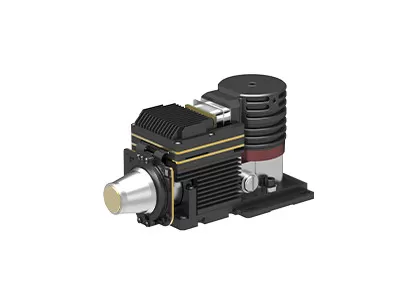

GAVIN330 MWIR охладило надежность 320x256 30μm модуля термального Imager высокую

  • GAVIN330 MWIR Cooled Thermal Imager Module High Reliability 320x256 30μm
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование GST
Сертификация ISO9001:2015; RoHS; Reach
Номер модели GAVIN330
Количество мин заказа 1 часть
Цена Negotiable
Условия оплаты L/C, T/T

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Разрешение 320x256 / 30μm Материал MCT
NETD ≤10mK Спектральный ряд 3.7~4.8μm (MW)
Размер 150×67×80mm Вес ≤900g
Высокий свет

MWIR охладило термальный Imager

,

GAVIN330 охладило термальный Imager

,

модуль термального Imager 320x256
Оставьте сообщение
Характер продукции
Краткое описание



Модуль термического изображения GAVIN330 высокой охлаженный надежностью HgCdTe 320x256/30μm MWIR



Характер продукции



Серия GAVIN модуль охлаженный стандартом ультракрасный развитый глобальной сенсорной техникой (GST). Она доступна с различными форматами разрешения, различными диапазонами волны и также различными непрерывными вариантами оптически объектива.



Модуль термического изображения GAVIN330 одна из серии GAVIN с детектором 320x256/30μm и cryocooler RS058 охлаженными MWIR внутрь. Он работает в ряде 3.7~4.8μm спектральном. С интерфейсом cameralink промышленного стандарта, ультракрасные камера или системный интегратор могут конструировать или интегрировать их собственную полную камеру легко основанную на GAVIN330 охладил ультракрасный модуль.



Глобальная сенсорная техника совершена к открытию нового зрения для ультракрасного термического изображения промышленного. Мы специализируем в дизайне, изготовлении, продажах и маркетинге детекторов термического изображения и ультракрасных модулей для того чтобы обеспечить наших клиентов разнообразие ультракрасные решения термического изображения которые сокращают вторичный срок разработки и значительно уменьшают цену для клиентов.



Основные особенности



- Высококачественное термическое изображение

- Высокая чувствительность, NETD≤10mK

- Долгосрочное обнаружение

- Легкая интеграция в систему

- Интерфейс DVP/Cameralink, выход изображения RAW/YUV

- Различные непрерывные оптически объективы с переменным фокусным расстоянием доступны



Технические характеристики изделия



Модель GAVIN330
Представление детектора инфракрасн
Разрешение 320x256
Тангаж пиксела 30μm
Cryocooler RS058
Спектральный ряд 3.7μm~4.8μm MW
Время остывания (20°C) ≤7min
NETD (20°C) ≤10mK
Обработка изображений
Частота кадров 50Hz/100Hz/200Hz
Затемнять режим Линейный/гистограмма/смешанный
Сигнал цифров ×1/×2/×4
Направление изображения Горизонтально/вертикально/раскосно сальто
Алгоритм изображения NUC/AGC/IDE
Электрическая спецификация
Стандартный внешний интерфейс J30JZ 25pin
Сетноое-аналогов видео PAL
Видео цифров 16bit RAW/YUV: 16bit DVP/Cameralink вывело наружу
Внешняя синхронизация Синхронизация рамки внешняя: Уровень RS422
Сообщение RS422, 115200bps
Электропитание 20~28VDC
Стабилизированный расход энергии 12W
Размер (mm) 150×67×80
Вес ≤900g
Температура деятельности -40°C | +60°C
Величина вибрации Вибрация: GJB Корабл-установило высокоскоростной переход
Удар: волна Полу-синуса, 40g 11 госпожа, 3 направление оси 6 3 раза по каждому
Оптически объектив
Опционный объектив Непрерывный сигнал
30~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



Промышленные применения



GAVIN330 охладило термальный модуль камеры широко использовано много зон как системы дистанционного контроля, система повышения зрения полета, полезная нагрузка etc Мульти-датчика.



GAVIN330 MWIR охладило надежность 320x256 30μm модуля термального Imager высокую 0



О глобальной сенсорной технике



GAVIN330 MWIR охладило надежность 320x256 30μm модуля термального Imager высокую 1



Ч.З.В.



1. Как выбрать свойственное ультракрасное разрешение детектора?

Оно зависит от фактических потребностей и применений ваших продуктов, и цена также фактор которому нужно быть рассмотренным. Если качество изображения не высоко, то вы можете выбрать ультракрасный детектор с низким разрешением, как 120x90, 256x192, 400x300. Если вам нужно очень ясное изображение для некоторых особенных целей, как дистанционный контроль, то вы можете выбрать детектор высокого разрешения ультракрасный 1280x1024.



2. Как выбрать правый псевдо цвет для термического изображения?

- Серая белизна более соответствующая для цели с небольшой разницой в температуры

- Красное и голубое более соответствующие для сцены где пунктам проблемы нужно быть найденным.

- Красный цвет утюга стандартная цветовая палитра энергетической промышленности.

Примечание: отсутствие дела которое палитра вы выбираете, термальная температура не изменит на всех.



3. Как выбрать соответствующий ультракрасный термальный объектив фотоаппарата?

- Стандартный объектив может соотвествовать нормальные цели с соотвествующим расстоянием

- Для телеобъектива, соответствующее для целей которому относительно небольшое и нужно быть осмотренным от дальнего расстояния

- Для того чтобы увидеть больше детали объектов на близком расстоянии, широкоформатный объектив лучший.

- Объектив макроса для видеть очень tinny цель с близким расстоянием, как цепь обломока.
