Ядр камеры VOx LWIR камеры многофункционального трутня термальное

Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование GST
Сертификация ISO9001:2015; RoHS; Reach
Номер модели PLUG617R
Количество мин заказа 1 часть
Цена Negotiable
Условия оплаты L/C, T/T

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Разрешение 640x512 / 17μm NETD ≤40mK
Спектральный ряд 8~14μm Размер 44.5x44.5x50.8 (с объективом 19mm)
Вес 127g±3g (с объективом 19mm) Частота кадров 25Hz/30Hz
Высокий свет

Камера многофункционального трутня термальная

,

Ядр камеры VOx LWIR

,

Камера LWIR трутня термальная

Оставьте сообщение
Характер продукции

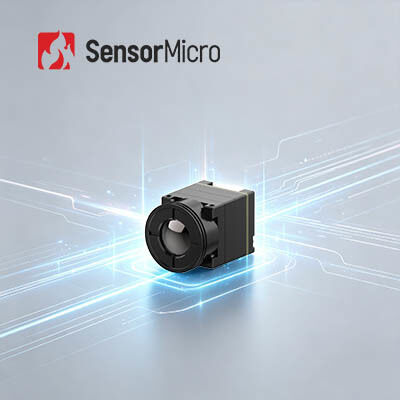

Модуль камеры PLUG617R Uncooled термальный



Ядр камеры термического изображения трутня VOx 640x512 PLUG617R Uncooled LWIR/17μm для широких применений



Характер продукции



PLUG617R ядр камеры radiometrics термальное для применений где необходимо определить фактическую температуру поверхности. Оно интегрирует uncooled детектор VOx LWIR 640x512 ультракрасный и своя термальная чувствительность не больше чем 40 mK.



Они использованы главным образом в поле технических диагностик, предвестниковом обслуживании, контроле параметров etc. за исключением этих применений, PLUG617R также широко использованы в поле беспилотных воздушных полезных нагрузок корабля. Свои типичные применения например: осмотр линии электропередач, осмотр плоских крыш, осмотр электростанции photovoltaics, диагностики здания, осмотр трубопровода, и больше…



Основные особенности


- NETD≤40mk, высокая чувствительность
- Стабилизированное представление
- Легкая интеграция
- Ясные качество & детали изображения
- Ориентированный на заказчика диапазон температур

- Сильная экологическая приспособляемостьь



Технические характеристики изделия




Модель PLUG617R
Представление детектора инфракрасн
Разрешение 640x512
Тангаж пиксела 17μm
Спектральный ряд 8~14μm
NETD ≤40mk
Обработка изображений
Частота кадров 25Hz/30Hz
Время запуска ≤15s
Сетноое-аналогов видео PAL/NTSC
Видео цифров RAW/YUV/BT656/LVDS; Протокол видео- передачи поддержки UVC
Затемнять режим Линейный/гистограмма/смешанный
Сигнал цифров 1~8X постоянный сигнал, размер шага 1/8 (выход YUV)
Показ изображения Черный горячий/белый горячий/псевдо цвет
Направление изображения Горизонтально/вертикально/раскосно сальто
Алгоритм изображения NUC/AGC/IDE
Электрическая спецификация
Стандартный внешний интерфейс 50pin_HOURS
Режим связи RS232-TTL, 115200bps
Подача напряжения 4~6V
Типичный расход энергии <2W
Измерение температуры
Температурная амплитуда рабочей температуры -10°C~50°C
Диапазон температур -20°C~150°C, 100°C~550°C
Точность температуры Большой ± 2℃ или 2% (типичный)
SDK Поддержка Windows/Линукс SDK; Осуществите анализ и преобразование видеопотока от серой шкалы к температуре
Физические характеристики
Размер (mm) 44.5x44.5x50.8 (с объективом 19mm)
Вес 127g±3g (с объективом 19mm)
Экологическое приспособление
Температура деятельности -40°C | +70°C
Температура хранения -45°C | +85°C
Влажность 5%~95%, Не-конденсирующ
Вибрация Случайная вибрация 5.35grms, ось 3
Удар волна Полу-синуса, 40g/11ms, 3 направление оси 6
Сертификат RoHS2.0/REACH
Оптика
Опционный объектив Фиксированный фокус Athermal: 19mm



Промышленные применения



Камеру PLUG617R термальную для UAV можно использовать для осмотра электричества, фотовольтайческого осмотра, обнаружения охраны окружающей среды, научного исследования, воздушного фотографирования, полицейского расследования, гуманитарной помощи & спасения, предохранения лесного пожара, городской безопасности etc.



Ядр камеры VOx LWIR камеры многофункционального трутня термальное 0



Термальное решение полезных нагрузок UAV модуля



Ядр камеры VOx LWIR камеры многофункционального трутня термальное 1



Ч.З.В.



1. Что преимущества uncooled ультракрасных детекторов?

Uncooled ультракрасному детектору фокальной плоскости не нужен охлаженный прибор, оно может работать на комнатной температуре и имеет преимущества быстрого начала, потребления низкой мощности, небольшого размера, легковеса, длинной жизни, низкой цены и так далее.



2. Что ключевое рассмотрение на ультракрасном детекторе/термальном модуле для вашего применения?

---Разрешение детектора

---Размер пиксела

---NETD

---Качество изображения

---Варианты объектива

---Расход энергии

---Размер и вес

---Механический & электрический интерфейс

---Бюджет
