Высокий OEM разрешения охладил модуль 1280x1024 камеры/12μm MCT MWIR
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xРазрешение | 1280x1024 | Тангаж пиксела | 12μm |
---|---|---|---|
NETD | ≤20mK | Спектральный ряд | 3.7~4.8μm MW |
Размер | 149x58.5x71mm | Частота кадров | 1~100Hz регулируемое |
Высокий свет | Высокий модуль камеры OEM разрешения,Модуль 1280x1024 камеры OEM,Модуль камеры MWIR |

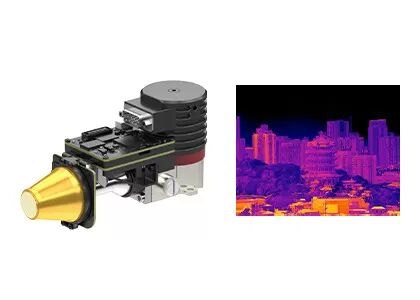

Высокое разрешение 1280x1024/12μm MCT MWIR охладило ультракрасный модуль с доской близости
EYAS1212 модуль высокого разрешения непрерывнодискретный охлаженный ультракрасный основанный на 1280x1024 инфракрасн FPA тангажа форматов 12μm.
Этот модуль ОБЪЯВЛЕНИЯ включает доску близости которая предусматривает время FPA, и чувствительные электропитания. К тому же, интерфейс связи камеры выводит наружу первоначальные данные 16bit которые сильно упрощают интеграцию детектора к системе.
Поэтому, модуль ОБЪЯВЛЕНИЯ EYAS1212 делает его легкий для клиентов OEM унести быструю проверку соответствия условиям на детекторе GST C1212M 1280x1024@12 охлаженном μm ультракрасном, развитие начала быстрое вторичное и сократить их период развития охлаженных ультракрасных модулей или полных ультракрасных термальных камер или системы основанные на охлаженных ультракрасных детекторах.
- Легкий для того чтобы превратиться & интегрироваться
- Интерфейс Cameralink вывел наружу 16bit первоначальные данные, управление серийной гавани
- Интегрированная структура, размеры последовательна с детектором
- Одно-поставка 5V
- Способный на захватывать высокоскоростную подвижную цель
Модель | EYAS1212 |
Представление детектора инфракрасн | |
Разрешение | 1280x1024 |
Тангаж пиксела | 12μm |
Cryocooler | RS058F |
Спектральный ряд | 3.7μm~4.8μm MW |
Время остывания (25°C) | ≤6min |
Оптимальное NETD (20°C) | ≤20mK |
Работая режим | |
Частота кадров | 1~100Hz регулируемое |
Работая режим | Снимок; Режим интеграции ITR/IWR; Режим Windows; Анти--зацветать |
Электрическая спецификация | |
Стандартный внешний интерфейс | QSH 60pin |
Видео цифров | Cameralink: Первоначальные данные выхода 16bit |
Внешняя синхронизация | CC1: Синхронизация INT/Frame внешняя; CC2: Синхронизация MC внешняя |
Сообщение | Порт Cameralink серийный: TFG+/-, TC+/-; 9600bps |
Электропитание | 1 канал отображая панель: 5V 1 канал Cryocooler: 24V |
Стабилизированный расход энергии | 9W |
Размер (mm) | 149×58.5×71 |
Вес | ≤680g |
Работая температура | -40°C | +60°C |
Величина вибрации | Вибрация: GJB Корабл-установило высокоскоростной переход Удар: волна Полу-синуса, 40g 11 госпожа, 3 направление оси 6 3 раза по каждому |
Модуль термического изображения EYAS1212 широко использован много зон как системы дистанционного контроля, система повышения зрения полета, полезная нагрузка etc Мульти-датчика.
1. Что разница между uncooled и охлаженными детекторами инфракрасн?
В настоящее время 2 типа ультракрасных датчиков термического изображения на рынке, охлаженного и uncooled.
Uncooled детектор инфракрасн работает на температуре окружающей среды. Он основан на индустрии полупроводника и таким образом обычно может быть изготовлен в большом томе с небольшими размером и низкой ценой. Uncooled детекторы инфракрасн широко использованы в портативном/handheld/мобильных устройствах.
Охлаженные детекторы инфракрасн упакованы в блоке который держит их на весьма - низкая температура которая будет поддержана охладителем cryo. Они гораздо больше, дороже и более менее надежны чем uncooled датчики, главным образом должные к сложным системам охлаждения они требуют. Однако, охлаженные системы неимоверно чувствительны и обычно работают с длинной оптикой фокусного расстояния для того чтобы достигнуть долгосрочной миссии.
2. Что преимущества охлаженных ультракрасных детекторов?
Охлаженный ультракрасный детектор фокальной плоскости работает на низкой температуре которая обеспечена охладителем дюара детектора (ddc). Он имеет высокую чувствительность и может различить более тонкую разницу в температуры чем uncooled ультракрасный детектор. Он может обнаружить, определить и узнать объекты на очень долгосрочное который больше чем 10 километров прочь. Структура охлаженного детектора очень сложна которая результаты в относительно высокой цене чем uncooled детектор.
