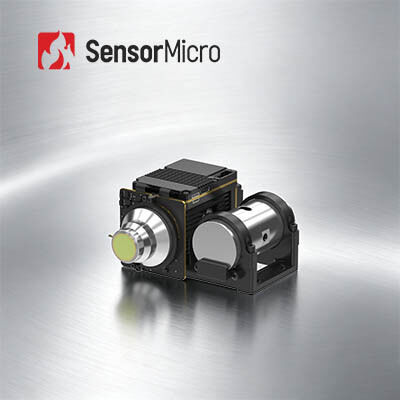

MCT MWIR охладило ультракрасную интеграцию 1280x1024 12μm детектора

  • MCT MWIR Cooled Infrared Detector Integration 1280x1024 12μm
  • MCT MWIR Cooled Infrared Detector Integration 1280x1024 12μm
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование GST
Сертификация ISO9001:2015; RoHS; Reach
Номер модели EYAS1212
Количество мин заказа 1 часть
Цена Negotiable
Условия оплаты L/C, T/T

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Разрешение детектора 1280x1024 / 12μm Частота кадров 1~100Hz регулируемое
Использованный для Вторичное развитие Размер 149x58.5x71mm
NETD ≤20mK Спектральный ряд 3.7~4.8μm
Высокий свет

MWIR охладило ультракрасную интеграцию детектора

,

1280x1024 охладило ультракрасный детектор

,

Охлаженный детектор mwir
Оставьте сообщение
Характер продукции
EYAS1212 охладило термальный модуль



Акселератор для 1280x1024/12μm MCT MWIR охладил ультракрасную интеграцию детектора



Характер продукции



Серия EYAS охладила модули ОБЪЯВЛЕНИЯ имеет функцию предусилителя для того чтобы преобразовать аналоговый сигнал от охлаженных детекторов инфракрасн в цифровой выход видеопотока. Она доступна с различными форматами разрешения и различными диапазонами волны. EYAS1212 член EYAS семья с большим μm MWIR 1280x1024@12 массива охладила интегрированные детектор и cryocooler.



С серией EYAS охлаженный модуль ОБЪЯВЛЕНИЯ, легко для клиентов OEM унести быструю проверку соответствия условиям на детекторах GST ультракрасных, развитие начала быстрое вторичное и сократить их период развития модулей и полных продуктов основанных на охлаженных ультракрасных детекторах.



Глобальная сенсорная техника ультракрасный поставщик детектора и ультракрасный изготовитель модуля который обеспечивает клиентов с различными зрелыми и эффективными решениями термического изображения.



Основные особенности



- Легкий для того чтобы превратиться & интегрироваться

- Интерфейс Cameralink вывел наружу 16bit первоначальные данные, управление серийной гавани

- Интегрированная структура, размеры последовательна с детектором

- Одно-поставка 5V

- Способный на захватывать высокоскоростную подвижную цель



Технические характеристики изделия



Модель EYAS1212
Представление детектора инфракрасн
Разрешение 1280x1024
Тангаж пиксела 12μm
Cryocooler RS058F
Спектральный ряд 3.7μm~4.8μm MW
Время остывания (25°C) ≤6min
Оптимальное NETD (20°C) ≤20mK
Работая режим
Частота кадров 1~100Hz регулируемое
Работая режим Снимок; Режим интеграции ITR/IWR; Режим Windows; Анти--зацветать
Электрическая спецификация
Стандартный внешний интерфейс QSH 60pin
Видео цифров Cameralink: Первоначальные данные выхода 16bit
Внешняя синхронизация CC1: Синхронизация INT/Frame внешняя; CC2: Синхронизация MC внешняя
Сообщение Порт Cameralink серийный: TFG+/-, TC+/-; 9600bps
Электропитание 1 канал отображая панель: 5V
1 канал Cryocooler: 24V
Стабилизированный расход энергии 9W
Размер (mm) 149×58.5×71
Вес ≤680g
Работая температура -40°C | +60°C
Величина вибрации Вибрация: GJB Корабл-установило высокоскоростной переход
Удар: волна Полу-синуса, 40g 11 госпожа, 3 направление оси 6 3 раза по каждому



Промышленные применения



Модуль термического изображения EYAS1212 широко использован много зон как системы дистанционного контроля, система повышения зрения полета, полезная нагрузка etc Мульти-датчика.



MCT MWIR охладило ультракрасную интеграцию 1280x1024 12μm детектора 0



Наши преимущества



MCT MWIR охладило ультракрасную интеграцию 1280x1024 12μm детектора 1



Ч.З.В.



1. Что ультракрасный датчик детектора/термического изображения?

Ультракрасные волны нельзя увидеть с человеческим глазом. Ультракрасный датчик детектора/термического изображения оптически-электрический прибор, который нужно прореагировать к инфракрасному излучению и тепловой энергии и преобразовать его в электрический сигнал и после этого вывел наружу видимые термальные изображения.



2. Что WLP?

WLP ссылается на пакет вафли ровный. Процесс выполнения упаковки глубокого вакуума сразу на всей вафле MEMS, тогда размечать и резать для того чтобы сделать одиночный ультракрасный датчик. Вместе с пакетом металла, керамический пакет, они 3 основных формата пакета uncooled ультракрасных детекторов.



3. Что преимущество WLP?

Детекторы инфракрасн WLP специально конструированы для того чтобы соотвествовать миниатюризации и низкой цены в применении ультракрасной технологии к рынку бытовой электроники. Глобальная сенсорная техника, с возможностью изготовления тома, теперь предлагает разнообразие WLP ультракрасные решения модуля для того чтобы поддержать больше новых применений появляющийся рынок.
